Náhradní díly pro Stiga Combi 372

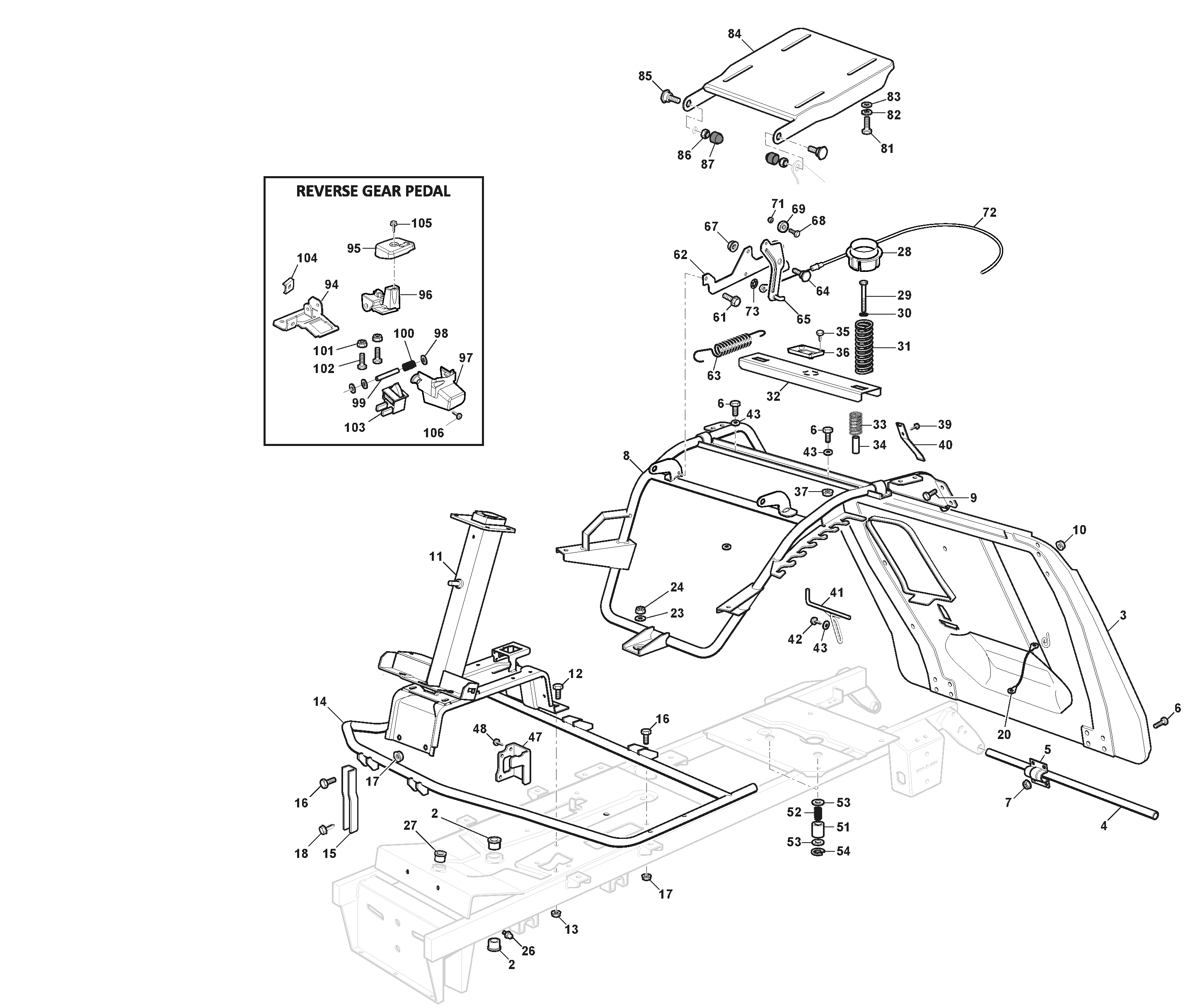

Náhradní díly pro Stiga Combi 372 – Rám
| Číslo dílu | Anglický název | Český překlad | Ref. číslo |
|---|---|---|---|
| 2 | Bush | Pouzdro / Busna | 125034002/1 |
| 3 | Rear Plate [Black] | Zadní deska [černá] | 384545057/3 |
| 4 | Rear Plate Fulcrum Axle | Zadní deska nápravy pantu | 127037000/1 |
| 5 | Brake Pedal Plate | Deska brzdového pedálu | 325547012/1 |
| 6 | Hex-Head Screw M6 X 20 Uni 5739 4.8 Wz | Šroub s šestihrannou hlavou M6 x 20 | 112791400/0 |
| 7 | 112292102/0 NUT (was 12292102/0) | Matice | 112292102/0 |
| 8 | Seat Support Frame | Rám opěradla sedačky | 384801149/2 |
| 9 | Screw Te M8 X 16 Un 112792611/0 | Šroub TE M8 x 16 | 112792611/0 |
| 10 | Mountfield Stiga Castel FLANGED NUT M8 | Pojistná matice M8 | 112293201/0 |
| 11 | Steering Column Support | Podpora řízení | 382785243/0 |
| 12 | Screw Te M8 X 16 Un 112792611/0 | Šroub TE M8 x 16 | 112792611/0 |
| 13 | Mountfield Stiga Castel FLANGED NUT M8 | Pojistná matice M8 | 112293201/0 |
| 14 | Footboard Support | Podpora nášlapu | 384801107/3 |
| 15 | Frame Support | Podpora rámu | 327787025/0 |
| 16 | Screw Te M8 X 16 Un 112792611/0 | Šroub TE M8 x 16 | 112792611/0 |
| 17 | Mountfield Stiga Castel FLANGED NUT M8 | Pojistná matice M8 | 112293201/0 |
| 18 | Flanged Self-Tap Screw 6.3 X 16 | Samovrtný šroub s límcem 6.3 x 16 | 112735120/0 |
| 20 | Cord | Šňůra / Kabel | 384040300/0 |
| Číslo dílu | Anglický název | Český překlad | Ref. číslo |
|---|---|---|---|
| 23 | Mountfield Stiga WASHER M8 8.4 X 24 X 2 | Podložka M8 | 112523060/0 |
| 24 | LOCK NUT M8 | Zajišťovací matice M8 | 112155000/0 |
| 26 | GREASE NIPPLE | Mazací šroub | 112379511/0 |
| 27 | Bush | Pouzdro / Busna | 125034001/0 |
| 28 | Protective Cap | Ochranná krytka | 325600148/0 |
| 29 | Hex-Head Screw M8 X 50 Uni 5737 8.8 | Šroub s šestihrannou hlavou M8 x 50 | 112691400/0 |
| 30 | WASHER | Podložka | 112521350/0 |
| 31 | Shock Absorber Spring | Pružina tlumiče | 127430602/1 |
| 32 | Seat Spring Plate | Deska pružiny sedačky | 327543047/0 |
| 33 | Seat Switch Spring | Pružina spínače sedačky | 125430263/0 |
| 34 | Spacer | Distanc | 125160048/0 |
| 35 | Self-Tapping Screw K50 X 16 | Samořezný šroub K50 x 16 | 112728697/0 |
| 36 | Seat Micro Support | Mikro podpora sedačky | 325785379/1 |
| 37 | Mountfield Stiga Castel FLANGED NUT M8 | Pojistná matice M8 | 112293201/0 |
| 39 | Flanged Self-Tap Screw 4.8X13 Uni6950 Bz | Samovrtný šroub s límcem 4.8×13 | 112735110/0 |
| 40 | Micro Lift Seat Spring | Pružina mikro zvedání sedačky | 127430600/0 |
| 41 | Rear Conveyor Guide | Zadní vedení dopravníku | 127294001/0 |
| 42 | Flanged Self-Tap Screw 6.3 X 16 | Samovrtný šroub s límcem 6.3 x 16 | 112735120/0 |
| 43 | Washer M6 6.6 X 18 X 1.6 | Podložka M6 | 112523040/0 |
| 47 | Support Bracket | Podpěrný držák | 327772095/0 |
| 48 | Self-Tap Screw Te 3.5 X 16 | Samořezný šroub TE 3.5 x 16 | 112735105/0 |
| 51 | Bush | Pouzdro / Busna | 127047012/0 |
| 52 | Return Spring | Návratová pružina | 127430577/0 |
| 53 | ANTI-FRICTION WASHER | Podložka proti tření | 325670008/1 |
| 54 | Circlip D=8 | Segrovka průměr 8 mm | 112000955/0 |
| 61 | M8X1,25 Hexagon Head Screw Geomet | Šroub s šestihrannou hlavou M8x1,25 | 125943009/0 |
| 62 | Clamp Plate | Upínací deska | 384773581/0 |
| 63 | Spring | Pružina | 127430598/0 |
| 64 | Seat Fulcrum Pin | Čep pantu sedačky | 122524970/3 |
| Číslo dílu | Anglický název | Český překlad | Ref. číslo |
|---|---|---|---|
| 65 | Not found | Nenalezeno | 384317105/0 |
| 67 | SELF-LOCK NUT WINGED | Zajišťovací matice křídlová | 112154210/0 |
| 68 | Hex-Head Screw M6 X 20 Uni 5739 4.8 Wz | Šroub s šestihrannou hlavou M6 x 20 | 112791400/0 |
| 69 | Ball Bearing 19 X 6 X 6 | Kuličkové ložisko 19x6x6 | 119216050/0 |
| 71 | NUT LOW SELF-LOCKING NUT M6 UNI7474 ACC.6S 12154510/0 | Nízká zajišťovací matice M6 | 112154510/0 |
| 72 | Blade Brake Control Cable | Kabel ovládání brzdového nože | 384004608/0 |
| 73 | PUSH ON FIXING | Pevné nasazení | 112604899/0 |
| 81 | Mountfield Stiga Atco Hex Bolt SCREW TE M8x20 UNI 5739 | Šestihranný šroub M8x20 | 112793102/0 |
| 82 | Spring Lock Washer M8 Uni 1751 Type A | Pojistná podložka M8 typu A | 112583500/0 |
| 83 | Mountfield Stiga WASHER M8 8.4 X 24 X 2 12523060/0 | Podložka M8 8.4 x 24 x 2 | 112523060/0 |
| 84 | Seat Plate Assembly | Montážní deska sedadla | 382547061/1 |
| 85 | Seat Fulcrum Pin | Čep pantu sedačky | 122524970/3 |
| 86 | LOCK NUT | Zajišťovací matice | 112155010/0 |
| 87 | Nut Cap M8 [Black] | Kryt matice M8 (černý) | 118203854/0 |
| 94 | Support Bracket | Podpěrný držák | 327773093/1 |
| 95 | Pedal Cover [Black] | Kryt pedálu (černý) | 327110564/0 |
| 96 | Pedal Support | Držák pedálu | 327787113/0 |
| 97 | Rw Pedal Guard | Kryt pedálu pravé strany | 327600183/0 |
| 98 | Starlock Washer D=6 | Pojistná podložka průměr 6 | 112604896/0 |
| 99 | Pin | Čep | 122517866/0 |
| 100 | Safety Spring | Bezpečnostní pružina | 127430601/0 |
| 101 | Hex-Head Screw M6 X 20 Uni 5739 4.8 Wz | Šroub s šestihrannou hlavou M6 x 20 | 112791400/0 |
| 102 | NUT (was 12292102/0) | Matice (původně 12292102/0) | 112292102/0 |
| 103 | MICRO SWITCH N.O. T100 | Mikrospínač N.O. T100 | 119410622/1 |
| 104 | Lock Plate | Zajišťovací deska | 112437503/0 |
| 105 | Self-Tapping Screw K50 X 16 | Samořezný šroub K50 x 16 | 112728697/0 |
| 106 | Hex-Head Screw M5 X 20 Uni 5739 | Šroub s šestihrannou hlavou M5 x 20 | 112789021/0 |

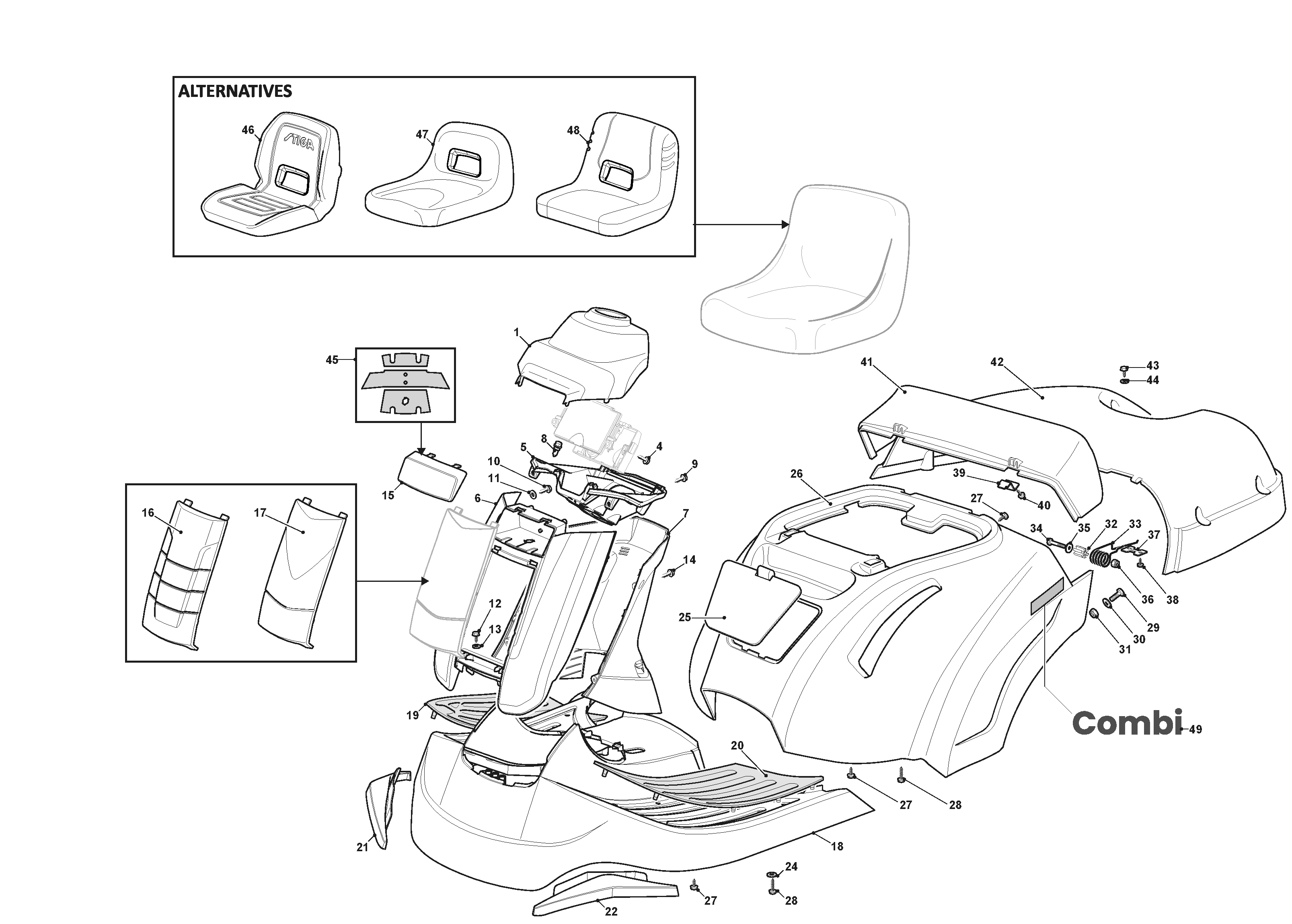

Náhradní díly pro Stiga Combi 372 – Karoserie
| Číslo dílu | Anglický název | Český překlad | Ref číslo |
|---|---|---|---|
| 1 | Dashboard Cover [Grey] | Kryt přístrojové desky [šedý] | Ref: 327109535/0 |
| 4 | Flanged Hex-Head Screw D=6 X 18 | Šroub s límcem šestihranná hlava D=6 X 18 | Ref: 112735402/0 |
| 5 | Light And Pc Board Support | Podpora světla a desky PC | Ref: 327787084/0 |
| 6 | Dashboard Support [Yellow] | Podpora přístrojové desky [žlutý] | Ref: 327787079/1 |
| 7 | Rear Dashboard Cover [Grey] | Zadní kryt přístrojové desky [šedý] | Ref: 327787103/0 |
| 8 | Flanged Screw | Šroub s límcem | Ref: 125943010/0 |
| 9 | Flanged Hex-Head Screw D=6 X 18 | Šroub s límcem šestihranná hlava D=6 X 18 | Ref: 112735402/0 |
| 10 | Flanged Hex-Head Screw D=6 X 18 | Šroub s límcem šestihranná hlava D=6 X 18 | Ref: 112735402/0 |
| 11 | Washer M5 5.5 X 15 X 1.6 Uni 6593 | Podložka M5 5.5 X 15 X 1.6 Uni 6593 | Ref: 112523020/0 |
| 12 | Flanged Hex-Head Screw D=6 X 35 | Šroub s límcem šestihranná hlava D=6 X 35 | Ref: 112735410/0 |
| 13 | Washer M5 5.5 X 15 X 1.6 Uni 6593 | Podložka M5 5.5 X 15 X 1.6 Uni 6593 | Ref: 112523020/0 |
| 14 | Flanged Hex-Head Screw D=6 X 18 | Šroub s límcem šestihranná hlava D=6 X 18 | Ref: 112735402/0 |
| 15 | Headlight Grill | Mřížka světlometu | Ref: 325410913/0 |
| 16 | Front Cover [Grey] | Přední kryt [šedý] | Ref: 327110545/0 |
| 18 | Footboards Cover [Yellow] F72Fl | Kryt nášlapu [žlutý] | Ref: 327110358/3 |
| 19 | Right Footboard Cover [Black] | Pravý kryt nášlapu [černý] | Ref: 127110304/0 |
| 20 | Left Footboard Cover [Black] | Levý kryt nášlapu [černý] | Ref: 127110305/1 |
| 21 | Right Front Cover [Black] | Pravý přední kryt [černý] | Ref: 327110501/0 |
| 22 | Left Front Cover [Black] | Levý přední kryt [černý] | Ref: 327110502/0 |
| 24 | Washer M6 6.6 X 18 X 1.6 | Podložka M6 6.6 X 18 X 1.6 | Ref: 112523040/0 |
| 25 | Front Cover Cap [Yellow] | Kryt předního krytu [žlutý] | Ref: 327109516/1 |
| 26 | Wheels Cover [Yellow] | Kryt kol [žlutý] | Ref: 384110136/3 |
| 27 | Flanged Hex-Head Screw 6 X 22 | Šroub s límcem šestihranná hlava 6 X 22 | Ref: 112735406/0 |
| 28 | Flanged Hex-Head Screw D=6 X 35 | Šroub s límcem šestihranná hlava D=6 X 35 | Ref: 112735410/0 |
| 29 | Hex-Head Screw M6 X 20 Uni 5739 4.8 Wz | Šestihranný šroub M6 X 20 Uni 5739 4.8 Wz | Ref: 112791400/0 |
| 30 | Washer M6 6.6 X 18 X 1.6 | Podložka M6 6.6 X 18 X 1.6 | Ref: 112523040/0 |
| 31 | Nut Low Self-Locking Nut M6 UNI7474 | Matice nízká samojistná M6 UNI7474 | Ref: 112154510/0 |
| 32 | Bush | Pouzdro | Ref: 127047003/0 |
| 33 | Spring | Pružina | Ref: 127430551/1 |
| 34 | Hex-Head Screw M6 X 20 Uni 5739 4.8 Wz | Šestihranný šroub M6 X 20 Uni 5739 4.8 Wz | Ref: 112791400/0 |
| 35 | Washer M8 8.5 X 32 X 2.5 | Podložka M8 8.5 X 32 X 2.5 | Ref: 112523070/0 |
| 36 | Lock Nut M8 | Zajišťovací matice M8 | Ref: 112155000/0 |
| 37 | Spring Plate | Pružinová podložka | Ref: 327546001/0 |
| 38 | Flanged Hex-Head Screw 6 X 22 | Šroub s límcem šestihranná hlava 6 X 22 | Ref: 112735406/0 |
| 39 | Cover Plate | Krycí deska | Ref: 327546003/0 |
| 40 | Flanged Hex-Head Screw 6 X 22 | Šroub s límcem šestihranná hlava 6 X 22 | Ref: 112735406/0 |
| 41 | Fixed Grasscatcher Cover [Yellow] | Pevný kryt koše na trávu [žlutý] | Ref: 327110360/1 |
| 42 | Grasscatcher Top [Yellow] | Vrchní kryt koše na trávu [žlutý] | Ref: 327110361/1 |
| 43 | Self-Tap Screw 5.5 X 16 Uni 6949 C15 | Samovrtný šroub 5.5 X 16 Uni 6949 C15 | Ref: 112729600/0 |
| 44 | Washer M5 5.5 X 15 X 1.6 Uni 6593 | Podložka M5 5.5 X 15 X 1.6 Uni 6593 | Ref: 112523020/0 |
| 45 | Light Reflector Decal | Samolepka reflektoru světla | Ref: 114366202/0 |
| 46 | Stiga Classic 2022 Seat | Sedadlo Stiga Classic 2022 | Ref: 125722486/0 |
| 49 | Decal „Combi“ Stiga | Samolepka „Combi“ Stiga | Ref: 114372971/0 |

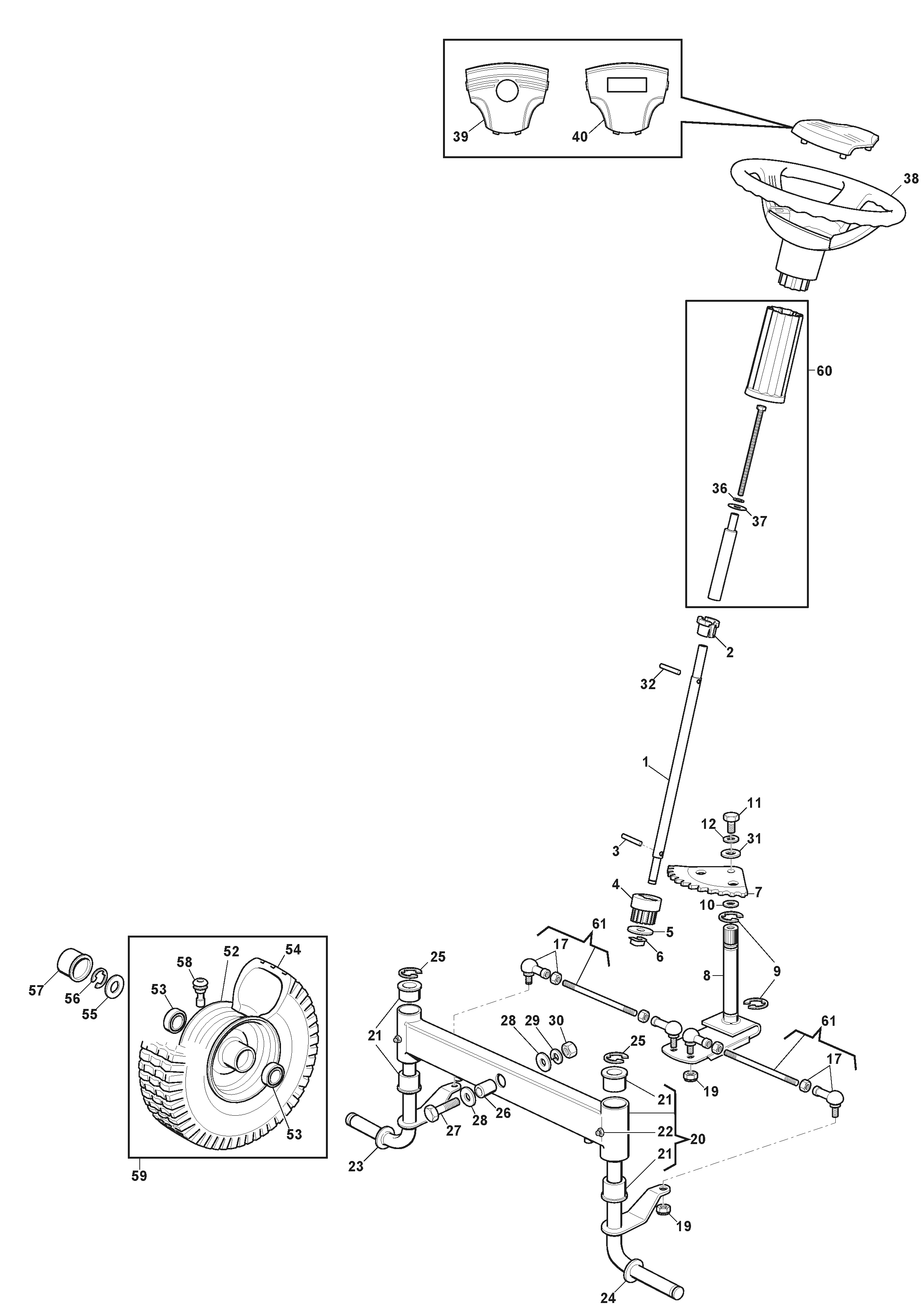

Náhradní díly pro Stiga Combi 372 – Řízení
| Číslo dílu | Anglický název | Český překlad | Ref číslo |
|---|---|---|---|
| 1 | Steering Column | Řízení (sloupek řízení) | Ref: 127520053/0 |
| 2 | Steering Column Bush | Pouzdro sloupku řízení | Ref: 325038008/0 |
| 2 | Bush [Black] | Pouzdro [černé] | Ref: 325038004/0 |
| 3 | Cylindrical Pin D=6 X 35 | Válec kolík D=6 X 35 | Ref: 112622650/0 |
| 4 | Pinion (127570050/0) | Pastorek | Ref: 127570050/0 |
| 5 | Washer M12 | Podložka M12 | Ref: 112521370/0 |
| 6 | Pin Plate | Deska kolíku | Ref: 112436030/0 |
| 7 | Steering Wheel Quadrant | Čtvrtina volantu | Ref: 384735551/0 |
| 8 | Steering Shaft | Hřídel řízení | Ref: 384000501/0 |
| 9 | Circlip Id=15 Th=1.5 Din 6799 | Pojistný kroužek Id=15 Th=1.5 | Ref: 112001000/0 |
| 10 | Washer 11 X 17 X 0.5 | Podložka 11 X 17 X 0.5 | Ref: 112520031/0 |
| 11 | Hex Bolt SCREW TE M8x20 UNI 5739 | Šestihranný šroub M8x20 | Ref: 112793102/0 |
| 12 | Spring Lock Washer M8 Uni 1751 Type A | Pružná pojistná podložka M8 | Ref: 112583500/0 |
| 17 | Angular Joint M10 | Úhlový kloub M10 | Ref: 122746609/0 |
| 19 | Nyloc Locking Nut | Zajišťovací matice Nyloc | Ref: 112156602/0 |
| 20 | Complete Front Axle Assembly | Kompletní přední náprava | Ref: 184034057/0 |
| 21 | Bush | Pouzdro | Ref: 125034002/1 |
| 22 | Grease Nipple | Maznice | Ref: 112379511/0 |
| 23 | Right Stub Axle | Pravá nábojová osa | Ref: 384230401/1 |
| 24 | Left Stub Axle | Levá nábojová osa | Ref: 384230403/1 |
| 25 | Circlip Id=15 Th=1.5 Din 6799 | Pojistný kroužek Id=15 Th=1.5 | Ref: 112001000/0 |
| 26 | Equalizer Spacer | Vyrovnávací distanční kroužek | Ref: 125160016/1 |
| 27 | Hex-Head Screw M12 X 60 | Šestihranný šroub M12 X 60 | Ref: 112692695/0 |
| 28 | Washer M12 14 X 36 X 3 | Podložka M12 14 X 36 X 3 | Ref: 112523100/0 |
| 29 | Spring Lock Washer M12 Uni1751 | Pružná pojistná podložka M12 | Ref: 112587100/0 |
| 30 | Hexagon Nut M12 Uni 5588 | Šestihranná matice M12 | Ref: 112295300/0 |
| 31 | Washer (was 12521350/0) | Podložka | Ref: 112521350/0 |
| 32 | Spirol Pin 6 X 50 | Čep (kolík) Spirol 6 X 50 | Ref: 112620300/0 |
| 36 | Inner Toothed Washer M8 | Vnitřní ozubená podložka M8 | Ref: 112540260/0 |
| 37 | Washer M8 8.5 X 32 X 2.5 | Podložka M8 8.5 X 32 X 2.5 | Ref: 112523070/0 |
| 38 | Steering Wheel [Black] | Volant [černý] | Ref: 325961220/0 |
| 40 | Steering Wheel Cap [Rectangle] | Kryt volantu [obdélníkový] | Ref: 325580504/0 |
| 52 | Front Wheel Rim 11″ | Přední ráfek kola 11″ | Ref: 184044021/0 |
| 52 | (Not found) | (Nenalezeno) | Ref: 184044007/0 |
| 53 | Wheel Bearing D=20 | Ložisko kola D=20 | Ref: 125122200/2 |
| 54 | Tyre 11 X 4.00-4 Pr2 Tl P512 | Pneumatika 11 X 4.00-4 Pr2 Tl | Ref: 127590067/0 |
| 55 | Spindle Washer | Podložka vřetene | Ref: 125670005/2 |
| 56 | Circlip Id=15 Th=1.5 Din 6799 | Pojistný kroužek Id=15 Th=1.5 | Ref: 112001000/0 |
| 57 | Wheel Hub Cover [Black] Mp/Sd | Kryt náboje kola [černý] | Ref: 322110233/0 |
| 58 | Pneumatic Valve | Pneumatický ventil | Ref: 125950000/0 |
| 59 | Wheel Assembly 11″ P512 | Celé kolo 11″ P512 | Ref: 384680083/0 |
| 59 | (Not found) | (Nenalezeno) | Ref: 384680069/0 |
| 60 | Steering Wheel Assembly Kit | Sada na kompletaci volantu | Ref: 384180219/0 |
| 61 | Tie Rod Assembly | Sada tažné tyče | Ref: 384840051/0 |

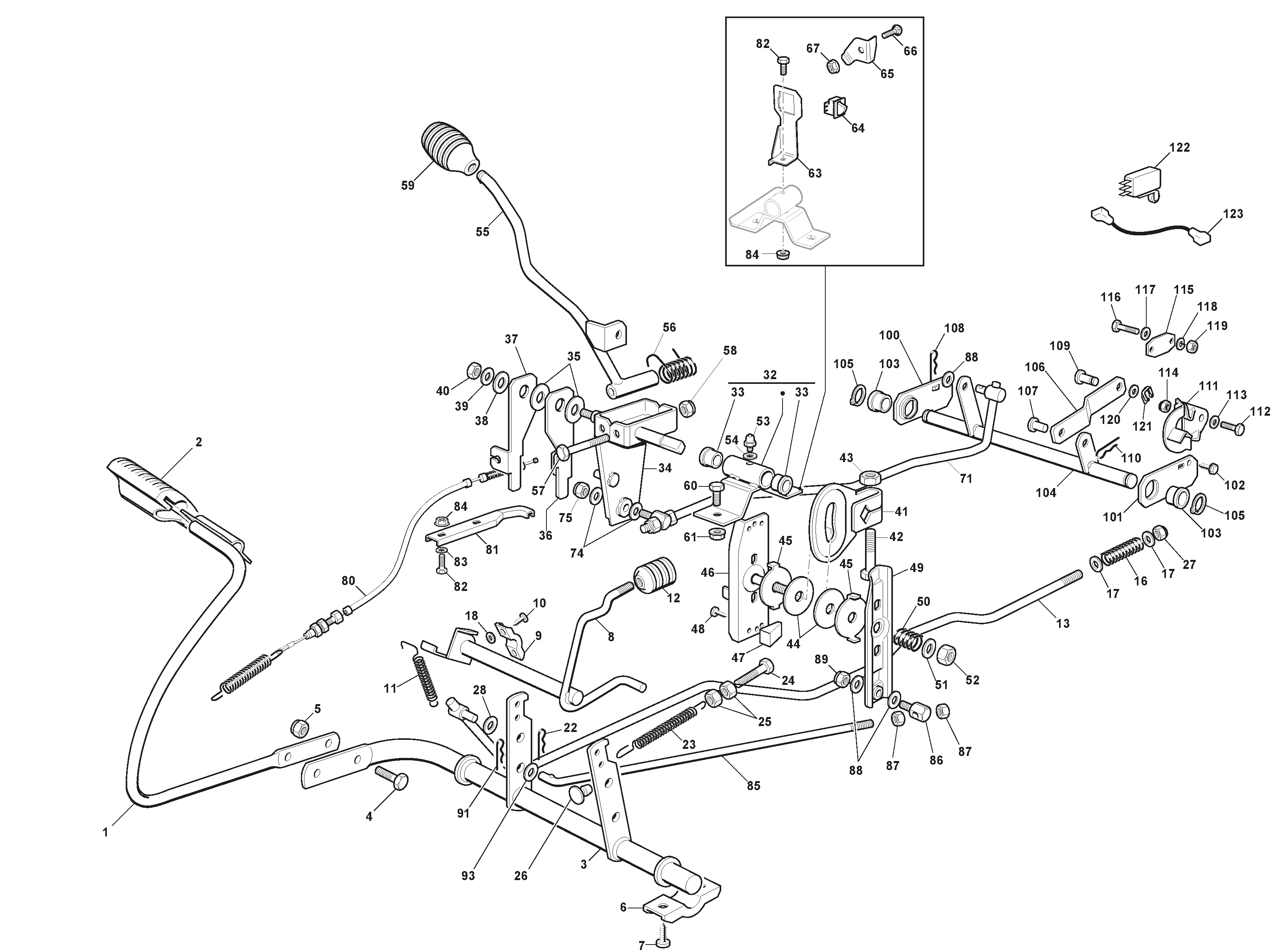

Náhradní díly pro Stiga Combi 372 – Ovládání brzd a převodovky – HYG
| Číslo dílu | Anglický název | Český překlad | Ref číslo |
|---|---|---|---|
| 1 | Brake Pedal Assembly | Sestava brzdového pedálu | 384503001/0 |
| 2 | Brake Pedal Cover | Kryt brzdového pedálu | 125110267/0 |
| 3 | Brake Pedal Fulcrum Axle | Os brzdového pedálu | 384001015/1 |
| 4 | HEX-HEAD SCREW M8 X 25 | Šroub s šestihranou hlavou M8 x 25 | 112793301/0 |
| 5 | LOCK NUT M8 | Zajišťovací matice M8 | 112155000/0 |
| 6 | Axle Fix Plate | Připevňovací deska osy | 327546015/2 |
| 7 | Self-Tap Screw 5.5 X 16 | Samovrtný šroub 5.5 x 16 | 112729600/0 |
| 8 | Parking Brake Axle | Os parkovací brzdy | 384001011/3 |
| 9 | Axle Fixing Plate | Připevňovací deska osy | 325547049/0 |
| 10 | Self-Tap Screw 4.8 X 16 | Samovrtný šroub 4.8 x 16 | 112731601/0 |
| 11 | Spring | Pružina | 127430552/0 |
| 12 | Brake Knob [Black] | Brzdová rukojeť [černá] | 127395050/1 |
| 13 | Brake Control Rod | Ovládací tyč brzdy | 384002088/0 |
| 16 | Spring | Pružina | 127430588/0 |
| 17 | WASHER | Podložka | 112521360/0 |
| 18 | Washer M5 5.3 X 10 X 1 | Podložka M5 5.3 x 10 x 1 | 112521320/0 |
| 22 | Spring Clip D=1.8 | Pružinová spona průměr 1.8 | 124487997/0 |
| 23 | Brake Spring | Brzdová pružina | 125430210/1 |
| 24 | Screw | Šroub | 122943005/0 |
| 25 | Nut | Matice | 112293200/0 |
| 26 | Rubber Grommet For Brake Pedal | Gumová průchodka pro brzdový pedál | 127275000/0 |
| 27 | NYLOC LOCKING NUT | Zajišťovací matice NYLOC | 112156602/0 |
| 28 | WASHER | Podložka | 325670011/0 |
| 32 | Speed Control Lever Bracket | Držák páky regulace rychlosti | 384773568/2 |
| 33 | Bush | Pouzdro | 127045080/0 |
| 34 | Control Lever Bracket | Držák ovládací páky | 384773561/1 |
| 35 | WASHER | Podložka | 322672151/0 |
| 36 | Clamp Plate | Přítlačná deska | 327772101/0 |
| 37 | Clamp Plate | Přítlačná deska | 327772103/0 |
| 38 | Anti-Friction Washer | Protitrící podložka | 322672152/0 |
| 39 | WASHER M8 | Podložka M8 | 112523060/0 |
| 40 | LOCK NUT | Zajišťovací matice | 112155010/0 |
| 41 | Bracket | Držák | 327734055/0 |
| 42 | Hex-Head Screw M10 X 50 | Šroub s šestihranou hlavou M10 x 50 | 112794900/0 |
| 43 | Self-Binding Nut M10 | Samozajišťovací matice M10 | 112155020/0 |
| 44 | Clutch Washer | Podložka spojky | 127158000/0 |
| 45 | Washer | Podložka | 327670053/0 |
| 46 | Clutch Bracket Assembly | Sestava držáku spojky | 384773565/0 |
| 47 | Clutch Control Cam | Vačka ovládání spojky | 127063020/0 |
| 48 | Flanged Self-Tap Screw 4.8X13 | Samovrtný šroub s přírubou 4.8 x 13 | 112735110/0 |
| 49 | Clutch Control Lever | Páka ovládání spojky | 384773563/0 |
| 50 | Clutch Spring | Pružina spojky | 127430560/0 |
| Číslo dílu | Anglický název | Český překlad | Ref číslo |
|---|---|---|---|
| 51 | 325670008/1 ANTI-FRICTION WASHER | Protizákladní podložka | 325670008/1 |
| 52 | Self-Binding Nut M10 | Samozajišťovací matice M10 | 112155020/0 |
| 53 | GREASE NIPPLE | Mazací ventil | 112379511/0 |
| 54 | Stiga Mountfield Alpina Castel WASHER M6 6.4 X 12 X 1.6 12521330/0 | Podložka M6 6.4 x 12 x 1.6 | 112521330/0 |
| 55 | Speed Control Lever | Páka ovládání rychlosti | 384317101/0 |
| 56 | Spring | Pružina | 125430226/0 |
| 57 | Mountfield Stiga Castel Alpina HEX-HEAD BOLT SCREW M8 x 80 112692050/0 | Šroub s šestihranou hlavou M8 x 80 | 112692050/0 |
| 58 | LOCK NUT M8 Mountfield Stiga Alpina Atco Castel Alpina Rally | Zajišťovací matice M8 | 112155000/0 |
| 59 | 182394508/0 Gear Control Knob | Ovládací knoflík převodovky | 182394508/0 |
| 60 | Mountfield Stiga Atco Hex Bolt SCREW TE M8x20 UNI 5739 – 112793102/0 | Šestihranný šroub TE M8x20 | 112793102/0 |
| 61 | LOCK NUT M8 Mountfield Stiga Alpina Atco Castel Alpina Rally | Zajišťovací matice M8 | 112155000/0 |
| 63 | Micro Switch Bracket | Držák mikropřepínače | 327787111/0 |
| 64 | Micro Switch N.C. | Mikropřepínač N.C. (normálně zavřený) | 119410623/0 |
| 65 | Micro Switch Bracket | Držák mikropřepínače | 327063025/0 |
| 66 | Screw Te M8 X 16 Un 112792611/0 | Šroub TE M8 x 16 | 112792611/0 |
| 67 | Mountfield Stiga Castel FLANGED NUT M8 112293201/0 | Pojistná matice M8 | 112293201/0 |
| 71 | Control Rod Assembly | Sestava ovládací tyče | 384002092/0 |
| 74 | WASHER | Podložka | 325670011/0 |
| 75 | LOCK NUT | Zajišťovací matice | 112155010/0 |
| 80 | Clutch Return Cable | Lanko návratu spojky | 184207101/1 |
| 81 | Clamp Plate | Upínací deska | 327772105/0 |
| 82 | Hex-Head Screw M6 X 20 Uni 5739 4.8 Wz | Šroub s šestihranou hlavou M6 x 20 | 112791400/0 |
| 83 | Stiga Mountfield Alpina Castel WASHER M6 6.4 X 12 X 1.6 12521330/0 | Podložka M6 6.4 x 12 x 1.6 | 112521330/0 |
| 84 | 112292102/0 NUT (was 12292102/0) | Matice | 112292102/0 |
| 85 | Clutch Driving Rod | Ovládací tyč spojky | 127034074/1 |
| 85 | Clutch Driving Rod | Ovládací tyč spojky | 127034074/0 |
| 86 | Pin Bolt | Čepový šroub | 125510168/0 |
| 86 | Pin Bolt | Čepový šroub | 125510040/2 |
| 87 | Nut 112293200/0 | Matice | 112293200/0 |
| 88 | WASHER | Podložka | 325670011/0 |
| 89 | LOCK NUT | Zajišťovací matice | 112155010/0 |
| 91 | Spring Clip D=1.8 | Pružinová spona D=1,8 | 124487997/0 |
| 93 | WASHER | Podložka | 325670011/0 |
| 100 | Right Axle Support Plate | Pravá podpěra nápravy | 327546059/0 |
| 101 | Left Axle Support Plate | Levá podpěra nápravy | 327546061/0 |
| 102 | Flanged Self-Tap Screw 6.3 X 16 | Samovrtný šroub s přírubou 6.3 x 16 | 112735120/0 |
| 103 | Axle Bush | Pouzdro nápravy | 125040614/0 |
| 104 | Drive Control Axle | Řídící náprava | 384001029/0 |
| 105 | Circlip D=14 | Pojistný kroužek D=14 | 112608900/0 |
| 106 | Connecting Rod | Spojovací tyč | 327034089/0 |
| 107 | Fulcrum Pin | Čep pákového kloubu | 127510111/0 |
| 108 | Spring Clip D=1.8 | Pružinová spona D=1,8 | 124487997/0 |
| 109 | Reverse Gear Pedal Pin | Čep pedálu zpátečky | 125510085/1 |
| 110 | Spring Clip D=1.8 | Pružinová spona D=1,8 | 124487997/0 |
| 111 | Neutral Switch Cam | Vačka neutrálního spínače | 327063023/0 |
| 112 | Mountfield Stiga Atco Hex Bolt SCREW TE M8x20 UNI 5739 – 112793102/0 | Šestihranný šroub TE M8x20 | 112793102/0 |
| 113 | WASHER was 12521350/0 | Podložka | 112521350/0 |
| 114 | LOCK NUT M8 Mountfield Stiga Alpina Atco Castel Alpina Rally | Zajišťovací matice M8 | 112155000/0 |
| 115 | Fixing Plate | Montážní deska | 327546019/0 |
| 116 | Taptite Self-Forming Screw M3 X 20 | Taptite samořezný šroub M3 x 20 | 112735602/0 |
| 117 | External Toothed Washer M4 Uni 8842-A | Vnější ozubená podložka M4 | 112540020/0 |
| 118 | Spring Lock Washer M3 Uni 1751 Type A Wz | Pružná zajišťovací podložka M3 | 112581100/0 |
| 119 | Hexagon Nut M3 Uni 5588 Acc.6S | Šestihranná matice M3 | 112290791/0 |
| 120 | WASHER was 12521350/0 | Podložka | 112521350/0 |
| 121 | Mountfield Stiga Castel Alpina LOCK PLATE 112436050/0 | Zajišťovací deska | 112436050/0 |
| 122 | Micro Switch Kedu 115021017 | Mikropřepínač Kedu | 119410609/1LC |
| 123 | Adapter Cable | Připojovací kabel | 125065025/0 |
Náhradní díly pro Stiga Combi 372 – Motor ST.
| Číslo dílu | Anglický název | Český překlad | Ref číslo |
|---|---|---|---|
| 1 | Fuel Tap | Palivový kohout | 118566119/0 |
| 2 | Connecting Tube | Spojovací trubka | 325869035/1 |
| 5 | Telf-Form Screw 3/8″ X 1¼“ Unc | Telf-form šroub 3/8″ x 1¼“ Unc | 112735108/1 |
| 10 | Spring | Pružina | 125430239/1 |
| 11 | Exhaust Pipe | Výfuková trubka | 118738240/0 |
| 12 | Screw 5/16 X 3/4 18 Thread | Šroub 5/16 x 3/4 18 závit | 112737450/0 |
| 13 | Spring Lock Washer M8 Uni 1751 Type A | Pružná zajišťovací podložka M8 | 112583500/0 |
| 14 | Muffler | Tlumič výfuku | 118716133/0 |
| 15 | Screw M6 X 20 | Šroub M6 x 20 | 112815210/0 |
| 16 | Nut 112292102/0 (was 12292102/0) | Matice | 112292102/0 |
| 17 | Muffler Guard | Kryt tlumiče | 384598093/0/1 |
| 21 | Oil Emptying Syringe | Stříkačka na vypouštění oleje | 118718000/0 |
| 31 | Solenoid 118736113/0 | Elektromagnet | 118736113/0 |
| 32 | Flanged Self-Tap Screw 4.8X13 Uni6950 Bz | Samovrtný šroub s přírubou 4.8×13 | 112735110/0 |
| 33 | Hexagon Nut 1/4 UNC | Šestihranná matice 1/4 UNC | 112361005/0 |
| 34 | Starter Connect Cable | Připojovací kabel startéru | 127065050/0 |
| 41 | Throttle Cable | Plynové lanko | 184000250/1 |
| 42 | Flanged Screw M4 X 10 | Šroub s přírubou M4 x 10 | 125943012/0 |
| 44 | Throttle Handle [Black] | Plynová páčka [černá] | 125394501/0 |
| 45 | Screw M4 X 12 | Šroub M4 x 12 | 112726389/0 |
| 46 | Hexagon Nut M4 Uni 5588 Acc.6S | Šestihranná matice M4 | 112290800/0 |
| 47 | Throttle Decal | Nálepka na plyn | 114363697/0 |
| 78 | Flanged Screw | Šroub s přírubou | 125943010/0 |
| 79 | Seat Switch Cover [Black] | Kryt spínače sedadla [černý] | 327110515/0 |
| 80 | Engine Cover [Black] | Kryt motoru [černý] | 327110505/0 |
| 81 | Fuel Tank Support | Držák palivové nádrže | 384783049/0 |
| 82 | Low Self-Locking Nut M6 Uni7474 ACC.6S | Samozajišťovací matice M6 | 112154510/0 |
| 83 | Fuel Tank | Palivová nádrž | 327733007/0 |
| 84 | Hex-Head Screw M6 X 20 Uni 5739 4.8 Wz | Šroub s šestihranou hlavou M6 x 20 | 112791400/0 |
| 85 | Washer M5 5.5 X 15 X 1.6 Uni 6593 | Podložka M5 5.5 x 15 x 1.6 | 112523020/0 |
| 85 | Washer M6 6.4 X 12.5 X 1.6 | Podložka M6 6.4 x 12.5 x 1.6 | 112521331/0 |
| 86 | Fuel Tank Guard | Kryt palivové nádrže | 327600061/2 |
| 87 | Petrol Fuel Tank Cap Cover | Kryt víčka palivové nádrže | 125795000/1 |
| 88 | Fuel Pipe L=410 | Palivová trubka délka 410 mm | 325869014/1 |
Náhradní díly pro Stiga Combi 372 – Převodovka
| Číslo dílu | Anglický název | Český překlad | Ref číslo |
|---|---|---|---|
| 1 | Engine Pulley | Motorová kladka | 127604005/0 |
| 2 | Hex-Head Screw 7/16″ X 2″ 20 Unf | Šroub s šestihrannou hlavou 7/16″ x 2″ | 112737310/0 |
| 3 | Safety Washer D=7/16 | Bezpečnostní podložka D=7/16 | 112543000/0 |
| 4 | Hydro Fan Kit | Sada ventilátoru pro hydro pohon | 1139-2202-01 |
| 5 | Transmission Belt Ax31 | Převodový řemen Ax31 | 135061407/1 |
| 6 | Tension Pulley Lever | Páka napínací kladky | 384317067/1 |
| 7 | STUD BOLT (was 27510096/0) | Závitová tyč | 127510096/0 |
| 8 | Inner Toothed Washer M8 | Vnitřní ozubená podložka M8 | 112540260/0 |
| 9 | WASHER (was 22672151/0) | Podložka | 322672151/0 |
| 10 | WASHER | Podložka | 325670011/0 |
| 11 | LOCK NUT | Samojistná matice | 112155010/0 |
| 12 | PULLEY T100 | Kladka T100 | 125601554/0 |
| 13 | WASHER M8 8.4 X 24 X 2 | Podložka M8 8.4 x 24 x 2 | 112523060/0 |
| 14 | LOCK NUT M8 | Samojistná matice M8 | 112155000/0 |
| 15 | Spring | Pružina | 122446402/1 |
| 21 | Not found | Nenalezeno | 112691900/0 |
| 23 | Transaxle Hydro-Gear T2-Bdbe-2X1A-16X1 | Hydrostatická náprava | 118400976/2 |
| 24 | SELF-LOCK NUT WINGED | Křídlová samojistná matice | 112154210/0 |
| 25 | Support Bracket | Montážní konzola | 327787075/0 |
| 26 | Hex-Head Screw M8 X 50 Uni 5737 8.8 | Šroub s šestihrannou hlavou M8x50 | 112691400/0 |
| 27 | Hex Bolt SCREW TE M8x20 UNI 5739 | Šroub M8x20 UNI 5739 | 112793102/0 |
| 28 | WASHER (was 12521350/0) | Podložka | 112521350/0 |
| 29 | LOCK NUT M8 | Samojistná matice M8 | 112155000/0 |
| 30 | Unlocking Rod | Odemikací tyč | 384002087/2 |
| 31 | Pvc Grommet Fastpoint 0887.Ca01 | PVC průchodka | 118564512/0 |
| 32 | Spring Clip D=1.8 | Pružinová spona D=1.8 | 124487997/0 |
| 33 | Spring | Pružina | 125430213/0 |
| 42 | Spacer | Distanční podložka | 127160059/0 |
| 62 | Not found | Nenalezeno | 184044013/0 |
| 62 | Rear Wheel Rim 6″ X 4.5″ | Ráfek zadního kola 6″ x 4.5″ | 184044019/0 |
| 65 | Spindle Washer | Podložka vřetene | 125670005/2 |
| 66 | Circlip Id=15 Th=1.5 Din 6799 | Pojistný kroužek vnitřní Ø15, tl.1.5 | 112001000/0 |
| 67 | Washer | Podložka | 125670006/0 |
| 68 | Hub Cover | Kryt náboje | 122110230/0 |
| 69 | Pneumatic Valve | Pneumatický ventil | 125950000/0 |
| 70 | Wheel Assembly 15″ P512 | Kolo kompletní 15″ P512 | 384680079/0 |
| 70 | Not found | Nenalezeno | 384680068/0 |
Náhradní díly pro Stiga Combi 372 – Zvedání žacího ústrojí
| Číslo dílu | Anglický název | Český překlad | Ref číslo |
|---|---|---|---|
| 1 | Front Deck Lift Axle | Přední hřídel zdvihu žacího ústrojí | 384001025/0 |
| 2 | Axle Fix Plate | Upevňovací deska osy | 327546015/2 |
| 2 | Not found | Nenalezeno | 327546015/1 |
| 3 | Self-Tap Screw 5.5 X 16 Uni 6949 C15 | Samořezný šroub 5.5×16 Uni 6949 C15 | 112729600/0 |
| 4 | Spring Clip D=1.8 | Pružinová spona D=1.8 | 124487997/0 |
| 5 | ANTI-FRICTION WASHER | Proti-třecí podložka | 325670008/1 |
| 6 | NYLOC LOCKING NUT | Samojistná matice NYLOC | 112156602/0 |
| 7 | ANTI-FRICTION WASHER | Proti-třecí podložka | 325670008/1 |
| 8 | Rear Deck Lift Axle | Zadní hřídel zdvihu žacího ústrojí | 384001005/2 |
| 9 | Not found | Nenalezeno | 327546015/1 |
| 9 | Axle Fix Plate | Upevňovací deska osy | 327546015/2 |
| 10 | Self-Tap Screw 5.5 X 19 Uni 6949 C15 | Samořezný šroub 5.5×19 Uni 6949 C15 | 112731350/0 |
| 11 | Connecting Pin | Spojovací čep | 125510007/2 |
| 11 | Not found | Nenalezeno | 125510007/1 |
| 12 | ANTI-FRICTION WASHER | Proti-třecí podložka | 325670008/1 |
| 13 | NYLOC LOCKING NUT | Samojistná matice NYLOC | 112156602/0 |
| 14 | Tie Rod | Táhlo | 125840003/2 |
| 15 | HEXAGON NUT M10 UNI 5588 (WZ) | Šestihranná matice M10 UNI 5588 (pozink) | 112295200/0 |
| 16 | NYLOC LOCKING NUT | Samojistná matice NYLOC | 112156602/0 |
| 17 | Anti-Friction Washer 10.2 X 30 X 0.8 C70 | Proti-třecí podložka 10.2 x 30 x 0.8 C70 | 322672150/0 |
| 18 | Spring Clip D=1.8 | Pružinová spona D=1.8 | 124487997/0 |
| 19 | Connecting Rod | Spojovací tyč | 184002089/1 |
| 19 | Not found | Nenalezeno | 184002089/0 |
| 20 | Pin Bolt | Kolík se závitem | 125510168/0 |
| 20 | Not found | Nenalezeno | 125510040/1 |
| 20 | Pin Bolt | Kolík se závitem | 125510040/2 |
| 21 | Nut | Matice | 112293200/0 |
| 22 | LOCK NUT M8 | Samojistná matice M8 | 112155000/0 |
| 23 | LOCK PLATE | Zajišťovací deska | 112436050/0 |
| 24 | WASHER | Podložka | 325670011/0 |
| 25 | WASHER | Podložka | 325670011/0 |
| 26 | LOCK NUT M8 | Samojistná matice M8 | 112155000/0 |
| 27 | Deck Lifting Lever | Páka zvedání žacího ústrojí | 384317065/1 |
| 28 | Control Knob [Black] | Ovládací knoflík [černý] | 125394510/0 |
| 29 | BOLT | Šroub | 112674700/0 |
| 30 | NUT LOW SELF-LOCKING NUT M6 UNI7474 ACC.6S | Nízká samojistná matice M6 UNI7474 | 112154510/0 |
| 31 | Lifting Deck Engage Spring | Pružina zapojení zdvihu žacího ústrojí | 127430555/0 |
| 32 | Front R/H Hook Deck Pin | Přední pravý čep háku žacího ústrojí | 127510114/0 |
Náhradní díly pro Stiga Combi 372 – Zapojení žacího nože
| Číslo dílu | Anglický název | Český překlad | Ref číslo |
|---|---|---|---|
| 1 | Blade Engagement Lever | Páka zapojení nožů | 327315134/0 |
| 2 | Control Knob [Black] | Ovládací knoflík [černý] | 125394510/0 |
| 3 | Blade Engage Control Axle | Osa ovládání zapojení nožů | 384001007/0 |
| 4 | Spring | Pružina | 125430226/0 |
| 5 | Hex-Head Bolt Screw M8 x 80 | Šroub s šestihrannou hlavou M8 x 80 | 112692050/0 |
| 6 | LOCK NUT M8 | Samojistná matice M8 | 112155000/0 |
| 7 | Axle Fixing Plate | Upevňovací deska osy | 325547049/0 |
| 8 | Self-Tap Screw 4.8 X 16 | Samořezný šroub 4.8 x 16 | 112731601/0 |
| 9 | Clutch Return Spring | Pružina zpětného chodu spojky | 127430571/0 |
| 10 | Blade Lever Shoe | Patka páky nože | 127487000/0 |
| 11 | Hex-Head Screw M6 X 20 | Šroub s šestihrannou hlavou M6 x 20 | 112791400/0 |
| 12 | NUT LOW SELF-LOCKING NUT M6 | Nízká samojistná matice M6 | 112154510/0 |
| 13 | Blade Engage Control Rod | Táhlo zapojení nože | 127034078/0 |
| 14 | Angular Joint Ns13 M8 | Kloubový spoj Ns13 M8 | 122746610/0 |
| 15 | Control Bracket | Ovládací konzola | 327772143/0 |
| 16 | Spring | Pružina | 127430576/0 |
| 17 | WASHER | Podložka | 112521350/0 |
| 18 | Pin | Kolík | 127510113/0 |
| 19 | Nut | Matice | 112293200/0 |
| 20 | LOCK NUT M8 | Samojistná matice M8 | 112155000/0 |
| 21 | Spring Lock Washer M8 | Pružinová podložka M8 | 112583500/0 |
| 22 | Nut | Matice | 112293200/0 |
| 23 | ANTI-FRICTION WASHER | Proti-třecí podložka | 325670008/1 |
| 24 | Spring Clip D=1.8 | Pružinová spona D=1.8 | 124487997/0 |
| 25 | Washer | Podložka | 125670006/0 |
| 26 | Nut | Matice | 112293200/0 |
| 27 | Upper Blade Engage Lever | Horní páka zapojení nožů | 384317103/1 |
| 28 | Dowel M5 X 5 | Kolík M5 X 5 | 112714250/0 |
| 30 | Washer M5 5.3 X 10 X 1 | Podložka M5 5.3 x 10 x 1 | 112521320/0 |
| 31 | Blade Pulley Lever | Páka řemenice nože | 384317087/0 |
| 32 | Bush | Pouzdro | 127047000/0 |
| 33 | Hex-Head Screw M8 X 50 | Šroub s šestihrannou hlavou M8 x 50 | 112691400/0 |
| 34 | Washer M8 8.4 X 24 X 2 | Podložka M8 8.4 x 24 x 2 | 112523060/0 |
| 35 | Anti-Friction Washer 8.2 X 30 X 0.8 | Proti-třecí podložka 8.2 x 30 x 0.8 | 322672152/0 |
| 36 | Washer M8 8.5 X 32 X 2.5 | Podložka M8 8.5 x 32 x 2.5 | 112523070/0 |
| 37 | LOCK NUT M8 | Samojistná matice M8 | 112155000/0 |
| 38 | Mobile Pulley | Pohyblivá řemenice | 127604008/0 |
| 39 | Hex-Head Screw M8X70 | Šroub s šestihrannou hlavou M8X70 | 112691600/0 |
| 40 | Washer M8 8.4 X 24 X 2 | Podložka M8 8.4 x 24 x 2 | 112523060/0 |
| 41 | FLANGED NUT M8 | Přírubová matice M8 | 112293201/0 |
| 42 | Deck Drive Belt A49 | Pohonný řemen žacího ústrojí A49 | 135061423/0G |
| 66 | Blade Brake Control Rod | Táhlo brzd nože | 127034077/1 |
| 67 | Pin Bolt | Kolík se závitem | 125510168/0 |
| 68 | Nut | Matice | 112293200/0 |
| 69 | LOCK NUT M8 | Samojistná matice M8 | 112155000/0 |
| 70 | WASHER | Podložka | 325670011/0 |
| 71 | LOCK NUT M8 | Samojistná matice M8 | 112155000/0 |
| 72 | Spring Clip D=1.8 | Pružinová spona D=1.8 | 124487997/0 |
| 73 | MICRO SWITCH N.O. T100 | Mikrospínač N.O. T100 | 119410622/1 |
| 81 | Blade Brake Plate | Brzdová deska nože | 384220503/0 |
| 82 | Bush | Pouzdro | 122041980/0 |
| 83 | Anti-Friction Washer 8.2 X 30 X 0.8 | Proti-třecí podložka 8.2 x 30 x 0.8 | 322672152/0 |
| 84 | Hex-Head Screw M8 X 40 | Šroub s šestihrannou hlavou M8 x 40 | 112691115/0 |
| 85 | LOCK NUT | Samojistná matice | 112155010/0 |
| 86 | WASHER | Podložka | 112521350/0 |
| 87 | Return Spring | Zpětná pružina | 127430566/0 |
| 88 | Spacer | Distanční podložka | 127160057/0 |

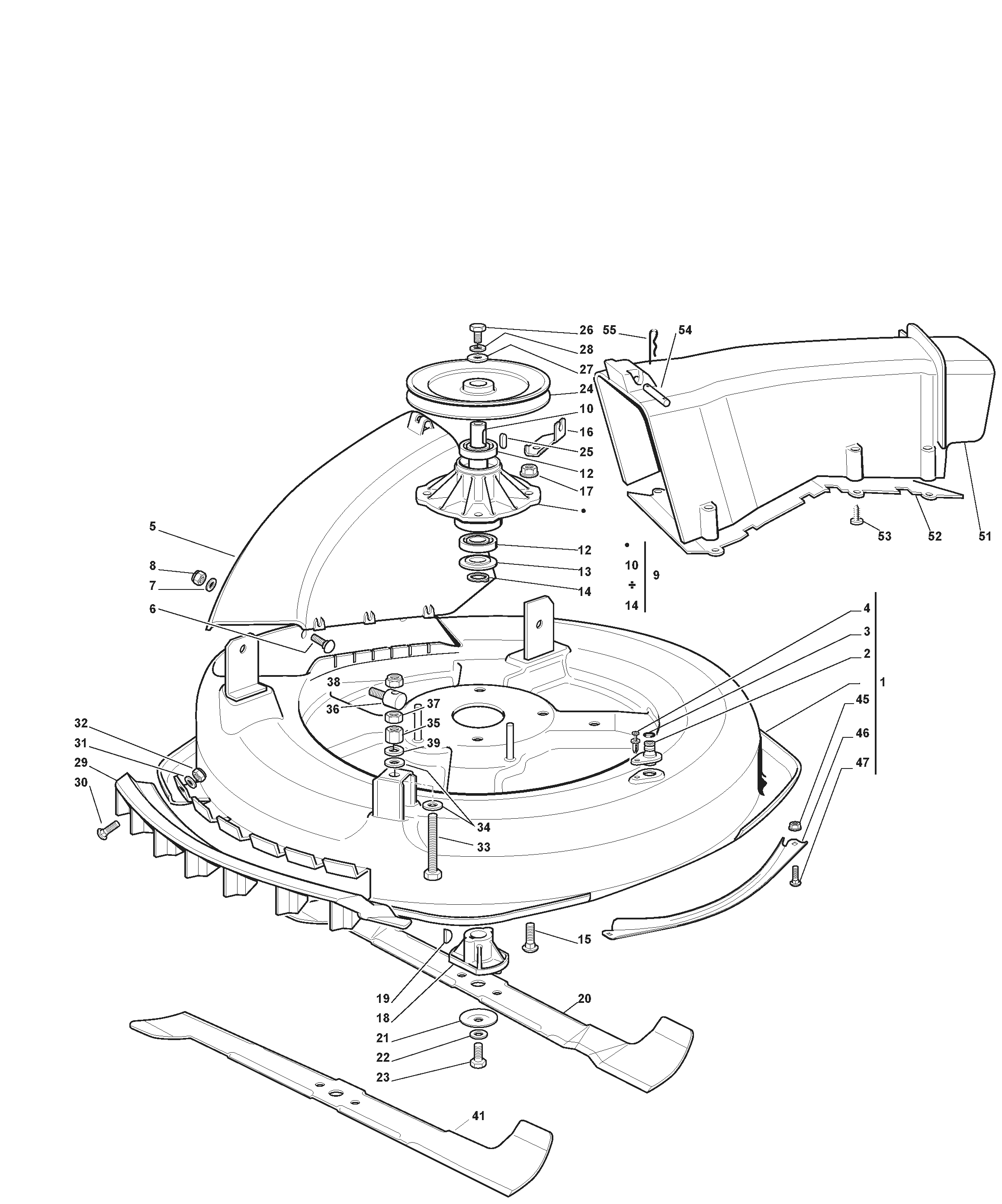

Náhradní díly pro Stiga Combi 372 – Žací ústrojí
| Číslo dílu | Anglický název | Český překlad | Ref číslo |
|---|---|---|---|
| 2 | Washing Cutting Deck Connection | Spojka pro mytí žacího ústrojí | 125033060/0 |
| 3 | O-Ring | O-kroužek | 119035000/0 |
| 4 | Plastic Rivet 2494 Aa01 | Plastový nýt 2494 Aa01 | 112500030/0 |
| 5 | Deck Inlet Chute | Vstupní žlab žacího ústrojí | 327045000/1 |
| 6 | Screw M6 X 20 | Šroub M6 x 20 | 112815210/0 |
| 7 | Washer M6 6.6 X 18 X 1.6 | Podložka M6 6.6 x 18 x 1.6 | 112523040/0 |
| 8 | SELF-LOCKING NUT M6 | Samojistná matice M6 | 112154510/0 |
| 9 | Blade Shaft Assembly | Sestava hřídele nože | 384207250/0 |
| 10 | Blade Shaft | Hřídel nože | 127023000/0 |
| 12 | Bearing 6204-C-2Hrs | Ložisko 6204-C-2Hrs | 119216047/0 |
| 13 | Dust Cover Washer | Prachová podložka | 325160501/1 |
| 14 | Circlip D=20 Uni 7435 C60 | Pojistný kroužek D=20 | 112609260/0 |
| 15 | Screw M8 X 25 Uni 5732 | Šroub M8 x 25 | 112818700/0 |
| 16 | Blade Brake Support Bracket | Držák brzdy nože | 327787067/0 |
| 17 | SELF-LOCK NUT WINGED | Křídlová samojistná matice | 112154210/0 |
| 18a | Blade Boss Hub Holder | Držák unašeče nože | 125463200/0 |
| 18b | Blade Holder | Unašeč nože | 1134-9159-01 |
| 19 | Woodruff Key 22.2mm | Klínek Woodruff 22.2 mm | 112139100/0 |
| 20a | Winged Mulching Blade 72cm | Mulčovací nůž s křidélky 72 cm | 184109503/0 |
| 20b | Winged Mulching Blade 72cm Decks | Mulčovací nůž s křidélky 72 cm (Combi) | 1134-9219-01 |
| 21 | Spring Washer Elastic Washer 50x2x10.2 | Pružná podložka 50 x 2 x 10.2 | 122160400/0 |
| 22 | Washer M10 11 X 30 X 2.5 | Podložka M10 11 x 30 x 2.5 | 112523080/0 |
| 23 | Blade Bolt 3/8″ x 1 1/2″ | Šroub nože 3/8″ x 1 1/2″ | 112735694/0 |
| 24 | Blade Shaft Pulley | Řemenice hřídele nože | 127604009/0 |
| 25 | Flat Key 6 x 6 x 20mm | Klínek 6 x 6 x 20 mm | 112139480/0 |
| 26 | Hex Bolt M8x20 | Šestihranný šroub M8 x 20 | 112793102/0 |
| 27 | Fixing Washer | Upevňovací podložka | 125670007/0 |
| 28 | Spring Lock Washer M8 | Pružinová podložka M8 | 112583500/0 |
| 29 | Air Intake Grill | Mřížka sání vzduchu | 127488000/0 |
| 30 | Screw M6X16 | Šroub M6 x 16 | 112815200/0 |
| 31 | Washer M7 7.4 X 14 X 1.6 | Podložka M7 7.4 x 14 x 1.6 | 112521340/0 |
| 32 | SELF-LOCKING NUT M6 | Samojistná matice M6 | 112154510/0 |
| 33 | Screw Bolt M10 x 90 | Šroub M10 x 90 | 112794970/0 |
| 34 | Washer M10 11 X 30 X 2.5 | Podložka M10 11 x 30 x 2.5 | 112523080/0 |
| 35 | Hexagonal Nut M10 | Šestihranná matice M10 | 112154250/0 |
| 36 | Connecting Pin | Spojovací kolík | 125510007/2 |
| 37 | HEXAGON NUT M10 UNI 5588 | Šestihranná matice M10 UNI 5588 | 112295200/0 |
| 38 | NYLOC LOCKING NUT | Nylok matice (samojistná) | 112156602/0 |
| 39 | Spring Lock Washer M10 | Pružinová podložka M10 | 112585100/0 |
| 41 | Winged Blade | Nůž s křidélky | 184109502/0 |
| 45 | SELF-LOCKING NUT M6 | Samojistná matice M6 | 112154510/0 |
| 47 | Screw M6 X 20 | Šroub M6 x 20 | 112815210/0 |
| 51 | Discharge Chute | Výstupní žlab | 127107501/0 |
| 52 | Chute Deflector Plate | Deska deflektoru žlabu | 327140051/1 |
| 54 | Fixing Pin | Upevňovací kolík | 127510097/1 |
| 55 | Spring Clip D=1.8 | Pružinová spona D=1.8 | 124487997/0 |

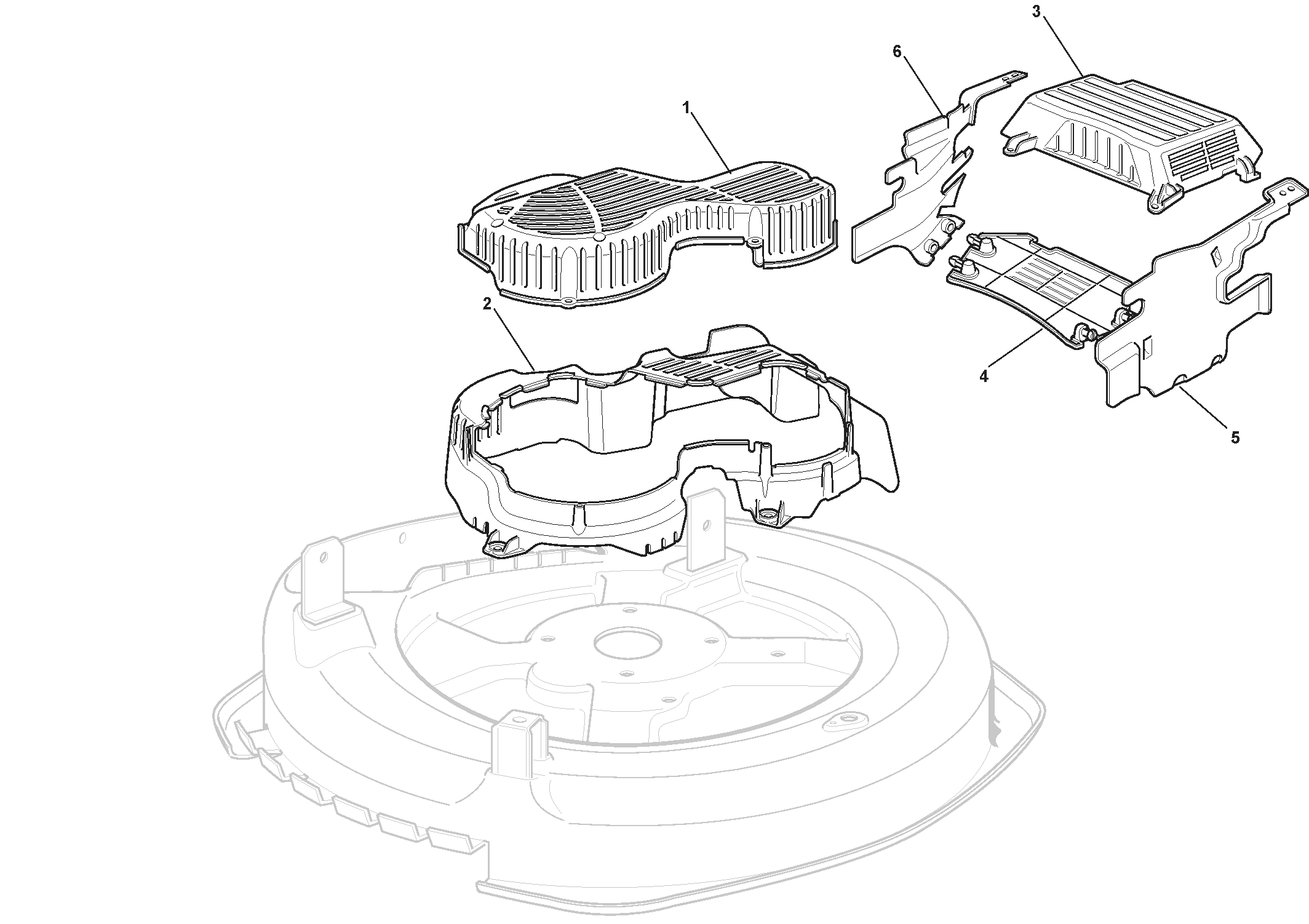

Náhradní díly pro Stiga Combi 372 – Žací ústrojí – ochrana pásu
Zde je tabulka pro část Cutting Plate – Belt Protection včetně českého překladu názvů:
| Číslo | Anglický název | Český překlad | Ref číslo |
|---|---|---|---|
| 1 | Mobile Belt Guard | Pohyblivý kryt řemenu | 325060136/0 |
| 2 | Fixed Belt Guard | Pevný kryt řemenu | 325060137/0 |
| 3 | Transmission Guard | Kryt převodovky | 325060138/0 |
| 4 | Rear Central Guard | Zadní středový kryt | 325060141/0 |
| 5 | L/H Rear Guard | Levý zadní kryt | 325060140/0 |
| 6 | R/H Rear Guard | Pravý zadní kryt | 325060139/0 |

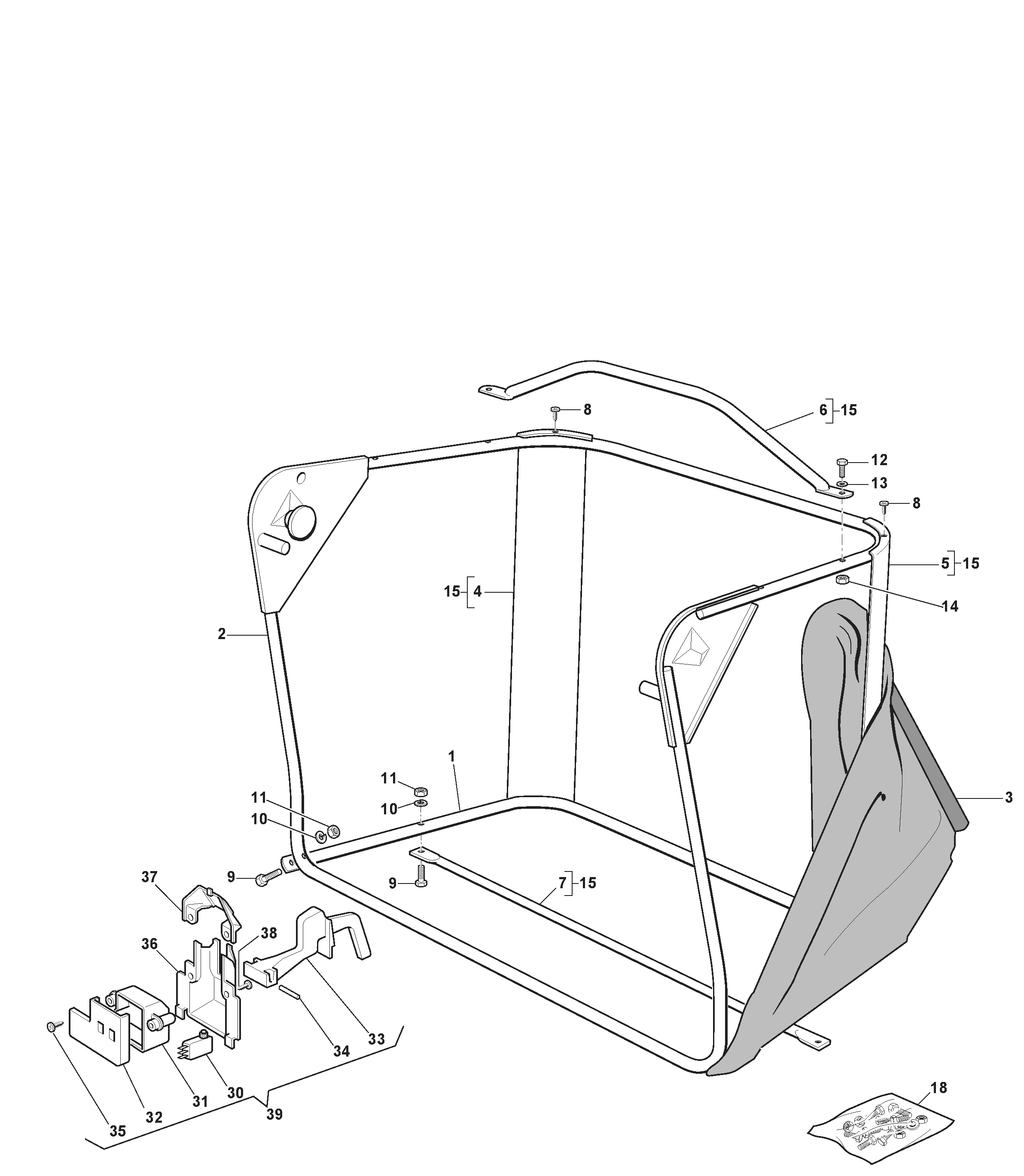

Náhradní díly pro Stiga Combi 372 – Sběrný koš
| Číslo dílu | Anglický název | Český překlad | Ref číslo |
|---|---|---|---|
| 1 | Lower Grasscatcher Frame | Spodní rám koše na trávu | 384801103/0, /1 |
| 2 | Upper Grasscatcher Frame | Horní rám koše na trávu | 384801105/1 |
| 3 | Grasscatcher Bag [Black] F72 | Vak na trávu [černý] F72 | 184106069/0 |
| 4 | Right Angle Support | Pravý úhlový držák | 327010205/0 |
| 5 | Left Angle Support | Levý úhlový držák | 327010207/0 |
| 6 | Grasscatcher Handle [Black] | Rukojeť koše na trávu [černá] | 384869051/1 |
| 7 | Lower Frame Reinforcement Bar | Výztuha spodního rámu | 384650100/1 |
| 8 | Self-Tap Screw 5.5 X 16 Uni 6949 C15 | Samořezný šroub 5.5 × 16 | 112729600/0 |
| 10 | Spring Lock Washer M6 UNI 1751 | Pružná podložka M6 | 112582100/0 |
| 11 | Nut (Mountfield Stiga Castel) | Matice | 112292100/0 |
| 12 | Bolt | Šroub | 112674700/0 |
| 13 | Washer M6 6.4 X 12 X 1.6 | Podložka M6 | 112521330/0 |
| 14 | Low Self-Locking Nut M6 UNI7474 | Nízká samojistná matice M6 | 112154510/0 |
| 15 | Angular Support Outfit | Úhlová výztuha | 384106051/0 |
| 18 | Grasscatcher Screw Outfit | Sada šroubů pro koš na trávu | 384180180/0 |
| 30 | Micro Switch Matsushita ABV1210513 | Mikrospínač Matsushita ABV1210513 | 119410605/1 |
| 31 | Micro Protection Cover | Kryt mikrospínače | 125600041/0 |
| 32 | Micro Protection | Ochrana mikrospínače | 125600042/0 |
| 33 | Micro Control Lever | Páka mikroovladače | 125318124/0 |
| 34 | Pin D=3 L=30 | Kolík D=3 L=30 | 112400030/0 |
| 35 | Self-Tapping Screw 4.8 X 13 | Samořezný šroub 4.8 × 13 | 112728440/0 |
| 36 | Micro Switch Protection Cover | Kryt ochrany mikrospínače | 125600047/0 |
| 37 | Micro Switch Cover | Kryt mikrospínače | 125600048/0 |
| 38 | Self-Tapping Screw 4.8 x 19 UNI 6954 C15 | Samořezný šroub 4.8 × 19 UNI 6954 C15 | 112728450/0 |
| 39 | Full Grasscatcher Switch TC 2000 | Spínač plného koše na trávu TC 2000 | 182394703/0LC |

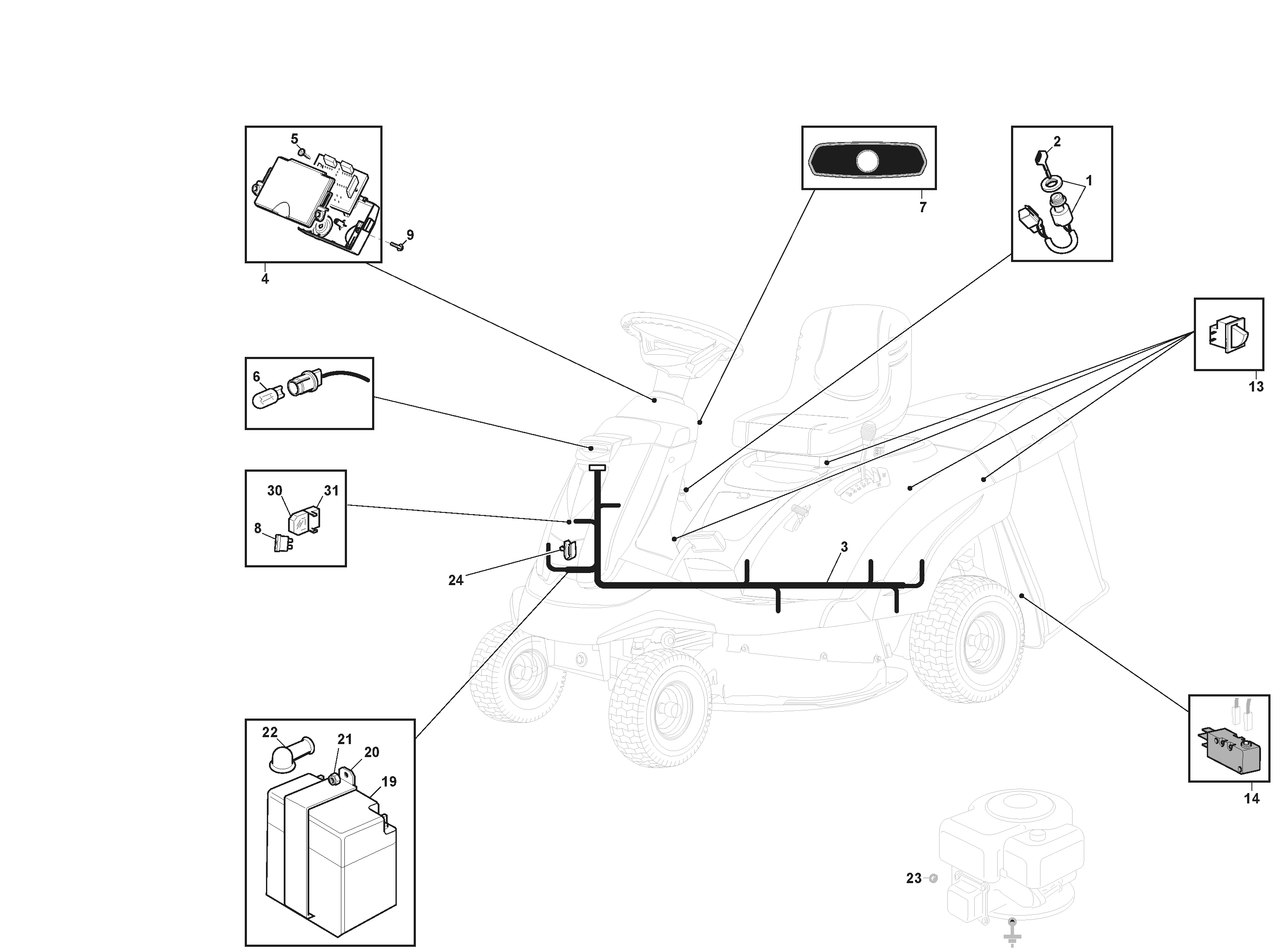

Náhradní díly pro Stiga Combi 372 – Elektrické díly
| Číslo dílu | Anglický název | Český překlad | Ref číslo |
|---|---|---|---|
| 1 | Ignition Switch | Spínací skříňka (zapalování) | 118450075/1 |
| 2 | Set of 2 Ignition Keys for Ride-On | Sada 2 klíčů pro ridery | 118210023/0 |
| 3 | Wiring + Lights + LED Cpl F72 FL | Kabeláž s osvětlením a LED pro F72 FL | 184040137/2 |
| 5 | Self-Tap Screw TE 3.5 × 16 | Samořezný šroub TE 3.5 × 16 | 112735105/0 |
| 6 | Headlight Bulb | Žárovka předního světla | 118459100/0 |
| 7 | Dashboard Decal [1 LED] | Samolepka palubní desky [1 LED] | 125420022/0 |
| 8 | Fuse 10A MTA | Pojistka 10A MTA | 133340040/0 |
| 8 | Fuse 15A | Pojistka 15A | 133340035/0 |
| 9 | Flanged Hex-Head Screw 6 × 22 | Přírubový šestihranný šroub 6 × 22 | 112735406/0 |
| 13 | Micro Switch N.O. T100 | Mikrospínač N.O. T100 | 119410622/1 |
| 14 | Micro Switch Matsushita ABV1210513 | Mikrospínač Matsushita ABV1210513 | 119410605/1 |
| 19 | Universal Ride-On Mower Battery 12V / 18Ah | Univerzální baterie pro ridery 12V / 18Ah | 118120068/0 |
| 20 | Battery Fixing Clamp | Svěrka pro uchycení baterie | 327772099/1 |
| 21 | Lock Nut M8 | Samojistná matice M8 | 112155000/0 |
| 22 | Rubber Terminal Cover [Red] | Gumový kryt kontaktu baterie [červený] | 118564861/2 |
| 23 | Hexagon Nut 1/4 UNC | Šestihranná matice 1/4 UNC | 112361005/0 |
| 24 | Cable Clip | Klip na kabel | 133320506/0 |
| 30 | Fuse Holder Cover | Kryt držáku pojistky | 133215000/0 |
| 31 | Fuse Holder | Držák pojistky | 133500007/0 |

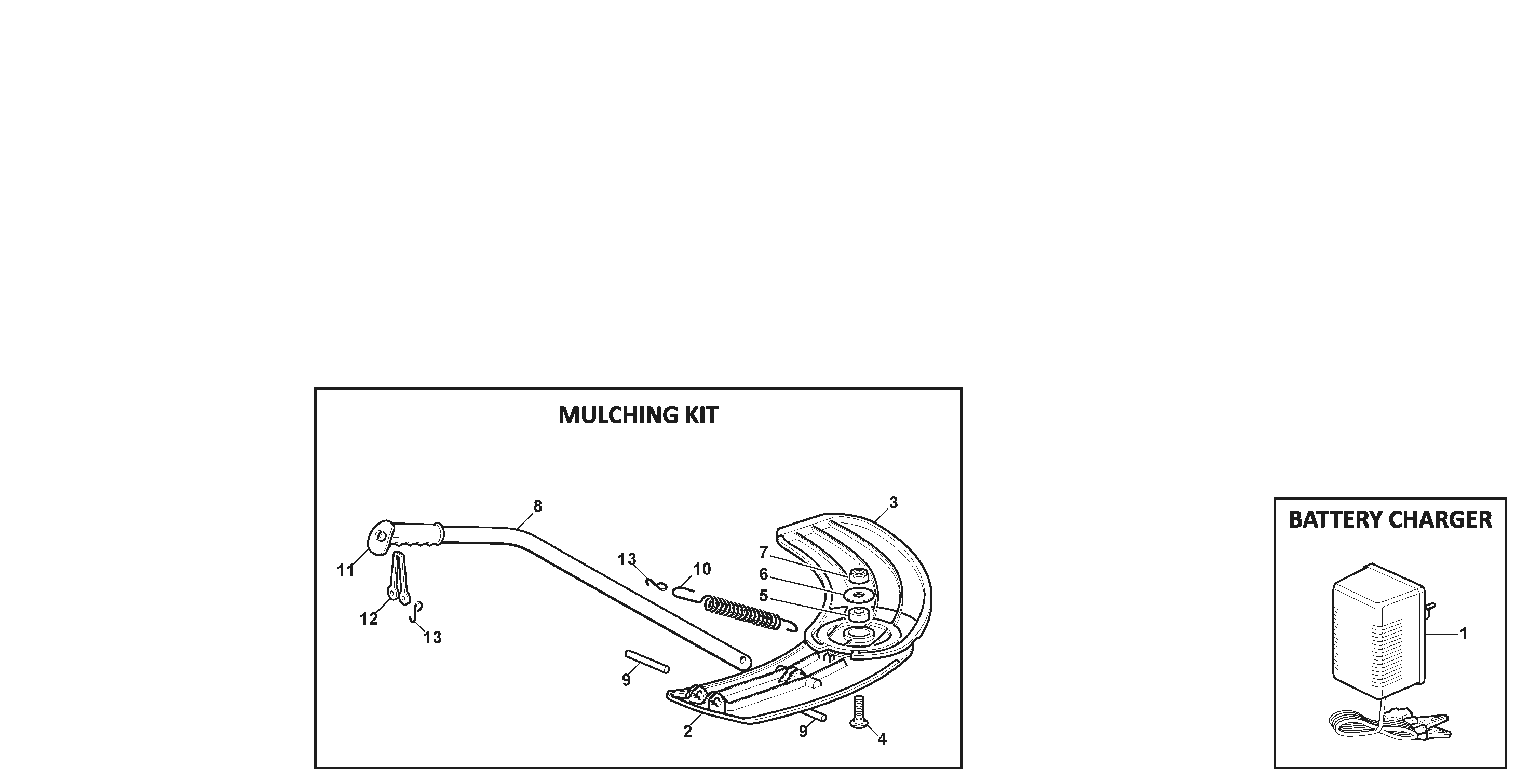

Náhradní díly pro Stiga Combi 372 – Volitelné příslušenství
| Číslo dílu | Anglický název | Český překlad | Ref číslo |
|---|---|---|---|
| 1 | Universal CB01 Battery Charger 70mA 16W | Univerzální nabíječka CB01 70mA 16W | 1134-9250-01 |
| 2 | Rear Mulch Shoe | Zadní mulčovací kryt | 327140055/0 |
| 3 | Front Mulch Shoe | Přední mulčovací kryt | 327140054/0 |
| 4 | Screw M8 × 25 UNI 5732 8.8 | Šroub M8 × 25 UNI 5732 8.8 | 112818700/0 |
| 5 | Bush | Pouzdro | 127047013/1 |
| 6 | Anti-Friction Washer 8.2 × 30 × 0.8 | Teflonová (proti tření) podložka 8.2 × 30 × 0.8 | 322672152/0 |
| 7 | Lock Nut M8 | Samojistná matice M8 | 112155000/0 |
| 8 | Mulch Plug Handle | Rukojeť mulčovací zátky | 327394003/2 |
| 9 | Handle Fulcrum Pin | Čep rukojeti | 127510116/0 |
| 10 | Spring | Pružina | 125430229/1 |
| 11 | Hand Grip | Madlo | 325280000/1 |
| 12 | Locking Rubber Tie | Gumový popruh se zámkem | 125840011/1 |
| 13 | Fixing Hook | Uchycení/háček | 125253004/0 |

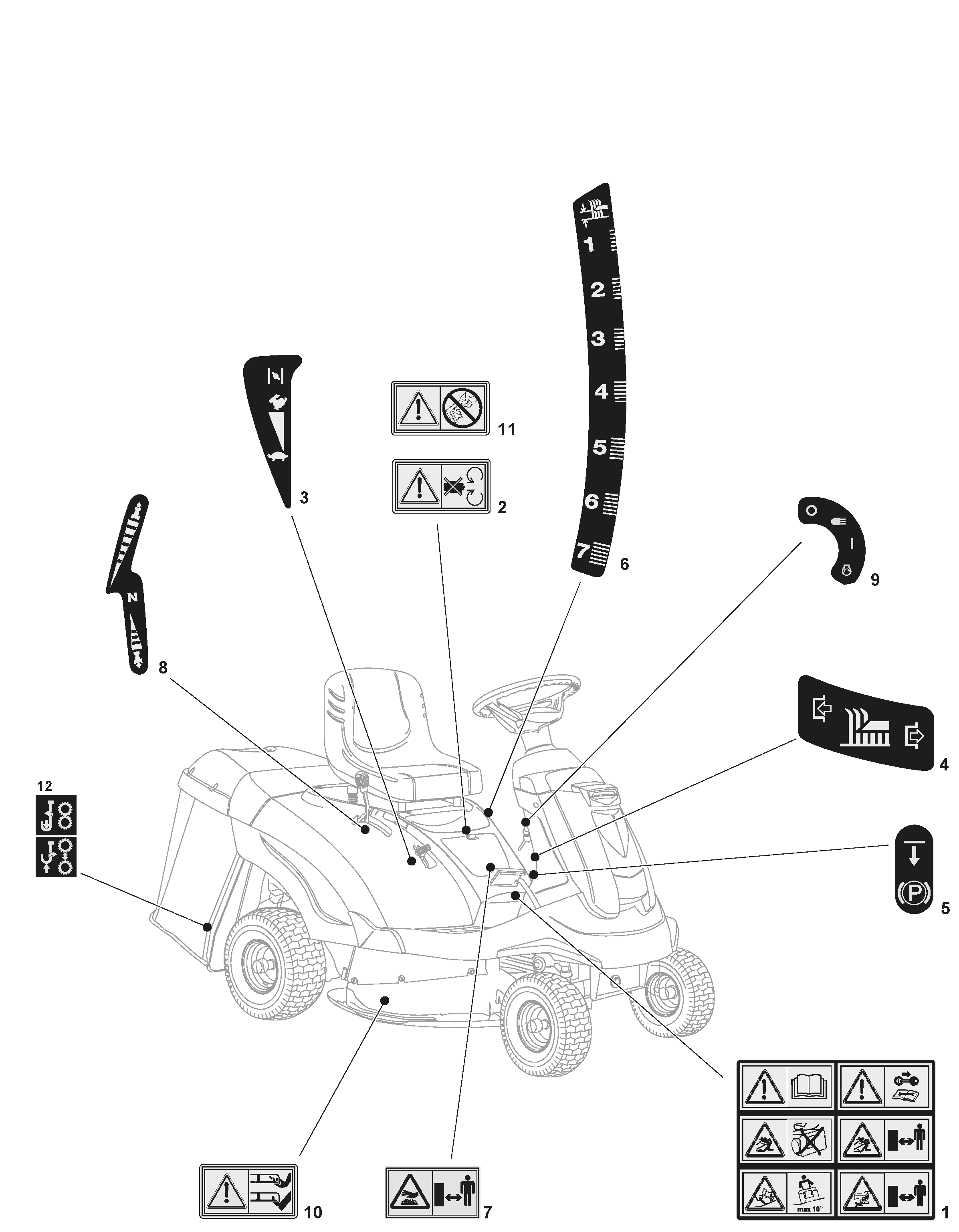

Náhradní díly pro Stiga Combi 372 – Nálepky – Štítky
| Číslo dílu | Anglický název | Český překlad | Ref číslo |
|---|---|---|---|
| 1 | 6 Pictographs Warning Decal | Varovná nálepka – 6 piktogramů | 114357428/1 |
| 2 | Warning Decal | Varovná nálepka | 114357519/2 |
| 3 | Throttle Decal | Nálepka plynu | 114363697/0 |
| 4 | Blade Engage Decal | Nálepka zapnutí nože | 114357431/1 |
| 5 | — | Nenalezeno | 114357526/1 |
| 6 | Deck Lift Decal | Nálepka zdvihu žacího ústrojí | 114357427/1 |
| 7 | Heat Warning Decal | Varování – vysoká teplota | 114364961/3 |
| 8 | Control Decal | Ovládací nálepka | 114357702/1 |
| 9 | Headlights Decal | Nálepka světlometů | 114363699/0 |
| 10 | Cutting Deck Danger Decal | Nebezpečí – žací ústrojí | 114356699/1 |
| 11 | Safety Decal (Seat Switch) | Bezpečnostní nálepka (spínač sedadla) | 114360118/0 |
| 12 | Unblocking Lever Decal | Nálepka páčky odblokování | 114365167/0 |
Náhradní díly pro Stiga Combi 372 – Motor – karburátor, sestava vzduchového filtru
| Číslo dílu | Anglický název | Český překlad | Ref číslo |
|---|---|---|---|
| 1 | Fan Cover | Kryt ventilátoru | 118551217/0 |
| 2 | Inner Cover | Vnitřní kryt | 118551273/0 |
| 3 | Pre Filter ST400 ST500 | Předfiltr ST400 ST500 | 118550527/0 |
| 5 | Hexagonal Bolt | Šroub šestihranný | 118552509/0 |
| 6 | Nut | Matice | 118550237/0 |
| 7 | Starter Cup | Startovací unašeč | 118550236/0 |
| 8 | Flywheel Fan | Větrák setrvačníku | 118550235/1 |
| 9 | Flywheel | Setrvačník | 118550234/2 |
| 10 | Starter Motor | Startér | 118552635/0 |
| 11 | Hex-Head Screw M8 X 35 | Šroub s šestihrannou hlavou M8 × 35 | 112691100/0 |
| 12 | Charge Coil Assembly | Nabíjecí cívka – sestava | 118551441/0 |
| 13 | Ignition Coil | Zapalovací cívka | 118551438/0 |
| 15 | Spark Plug [Rc12Yc] | Zapalovací svíčka [Rc12Yc] | 9400-0244-00 |
| 16 | Rectifier | Usměrňovač | 118551428/1 |
| 17 | Output Wire-Rectifier | Výstupní kabel – usměrňovač | 118551439/0 |
| 18 | Remote Control Assembly | Ovládací sestava (dálkové řízení) | 118550331/1 |
| 19 | Casing Clamp | Svorka krytu | 118550212/0 |
| 20 | Spring | Pružina | 118550213/0 |
| 21 | Governor Rod | Táhlo regulátoru | 118551219/0 |
| 22 | Choke Rod | Táhlo sytiče | 118551218/0 |
| 23 | Choke Lever | Páčka sytiče | 118551267/0 |
| 24 | Throttle Rod | Táhlo plynu | 118551221/0 |
| 25 | Screw M6 X 14 | Šroub M6 × 14 | 118551277/0 |
| 26 | Carburettor | Karburátor | 118552602/0 |
| 27 | Breather Fuel Pipe | Odvzdušňovací palivová hadička | 118550225/1 |
| 28 | Intake Manifold | Sací potrubí | 118551512/0 |
| 30 | Air Filter Cover | Kryt vzduchového filtru | 118550322/0 |
| 31 | Air Filter Cassette TRE0702 | Kazeta vzduchového filtru TRE0702 | 118550321/0 |
| 32 | Carburettor Gasket | Těsnění karburátoru | 118550764/0 |
| 33 | Nut (was 12292102/0) | Matice (nahrazuje 12292102/0) | 112292102/0 |
| 34 | Pipe L=50mm | Hadička L=50mm | 118551514/0 |
| 35 | Fuel Filter (was 118550354/1) | Palivový filtr | 118550427/0 |
| 36 | Stud Bolt | Závitový čep | 118551279/0 |
| 37 | Intake Manifold Gasket | Těsnění sacího potrubí | 118551263/0 |
| 38 | Intake Manifold | Sací potrubí | 118551265/0 |
| 39 | Carburettor Gasket | Těsnění karburátoru | 118551262/0 |
| 40 | Guard | Kryt | 118551259/0 |
| 41 | Pipe Clip | Svorka hadičky | 118552508/0 |
| 42 | Guard | Kryt | 118551260/0 |
| 43 | Bolt | Šroub | 118552646/0 |
| 47 | Carburettor Float Kit | Sada plováku karburátoru | 118550440/0 |
| 48 | Carburettor Gasket Set | Sada těsnění karburátoru | 118550442/0 |

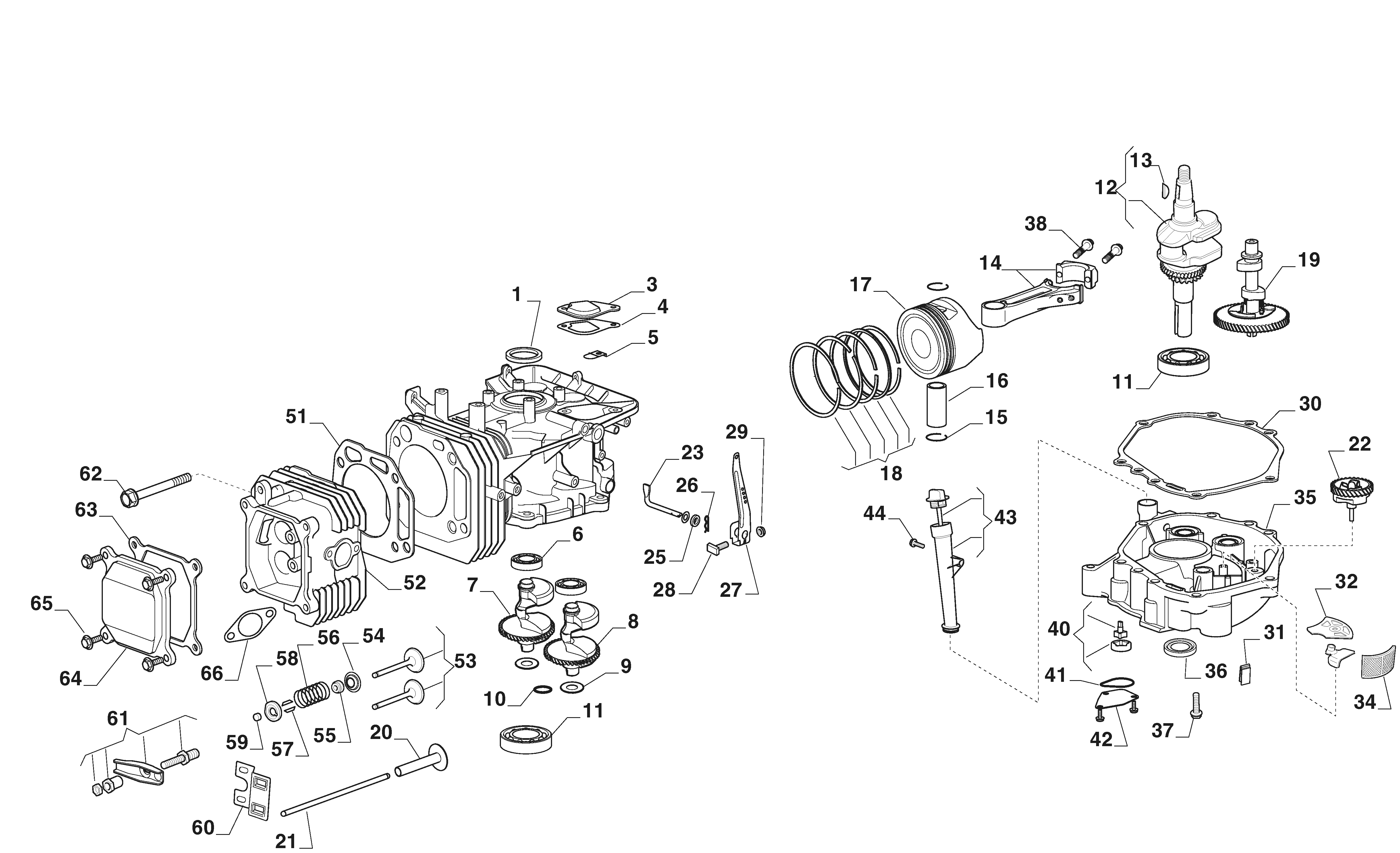

Náhradní díly pro Stiga Combi 372 – Motor – píst, klikový hřídel
| Číslo dílu | Anglický název | Český překlad | Ref. číslo |
|---|---|---|---|
| 1 | Oil Seal | Olejové těsnění | 118551418/0 |
| 2 | Crankcase | Kliková skříň | 118551225/0 |
| 3 | Breather Chamber Cap | Víčko odvzdušňovací komory | 118551227/0 |
| 4 | Breather Chamber Gasket | Těsnění odvzdušňovací komory | 118551229/0 |
| 5 | Plate | Deska | 118550303/0 |
| 6 | Bearing | Ložisko | 118551284/0 |
| 7 | Counterweight | Protizávaží | 118551242/0 |
| 8 | Counterweight | Protizávaží | 118551243/0 |
| 9 | Flat Washer | Ploché podložky | 118551282/0 |
| 10 | O Ring 11.7 X 2.5 | O-kroužek 11.7 x 2.5 | 118551286/0 |
| 11 | Ball Bearing | Kuličkové ložisko | 118550227/0 |
| 12 | Crankshaft | Klikový hřídel | 118550232/0 |
| 13 | Woodruff Key | Klínek Woodruff | 118550288/0 |
| 14 | Connecting Rod Assembly | Ojnice – sestava | 118552580/0 |
| 15 | Piston Pin Clip | Zajišťovací klip pístního čepu | 118551283/0 |
| 16 | Piston Pin | Pístní čep | 118551241/0 |
| 17 | Piston | Píst | 118551509/0 |
| 18 | Piston Ring Set | Sada pístních kroužků | 118551508/0 |
| 19 | — | — | 118551511/0 |
| 20 | Valve Lifter | Zdvihátko ventilu | 118551252/0 |
| 21 | Push Rod | Tlačný táhlo | 118550242/1 |
| 22 | Speed Governor Assembly | Regulátor otáček – sestava | 118552619/0 |
| 23 | Governor Arm Shaft | Hřídel ramene regulátoru | 118551505/0 |
| 25 | Oil Seal | Olejové těsnění | 118551285/0 |
| 26 | Lock Pin | Zajišťovací čep | 118550856/0 |
| 27 | Governor Arm | Rameno regulátoru | 118551220/0 |
| 28 | Bolt | Šroub | 118550805/0 |
| 29 | Nut | Matice | 118550806/0 |
| 30 | Crankcase Gasket | Těsnění klikové skříně | 118550355/1 |
| 31 | Rubber Grommet | Gumová průchodka | 118551258/0 |
| 32 | Cover | Kryt | 118551257/1 |
| 34 | Oil Strainer | Olejový filtr | 118551256/1 |
| 35 | Crankcase Cover | Kryt klikové skříně | 118551207/0 |
| 36 | Oil Seal | Olejové těsnění | 118551418/0 |
| 37 | Hex-Head Screw M8 X 40 | Šroub s šestihrannou hlavou M8 x 40 | 112691115/0 |
| 38 | Bolt | Šroub | 118552504/0 |
| 40 | Oil Pump | Olejové čerpadlo | 118550224/1 |
| 41 | Seal Ring | Těsnicí kroužek | 118551507/0 |
| 42 | Oil Pump Cover | Kryt olejového čerpadla | 118550223/0 |
| 43 | Oil Dipstick Assembly | Měřidlo hladiny oleje – sestava | 118550205/2 |
| 44 | — | — | 112674701/0 |
| 51 | — | — | 118551235/0 |
| 52 | Cylinder Head | Hlava válce | 118552574/0 |
| 53 | Valve Assembly | Sestava ventilu | 118551290/0 |
| 54 | Seat Valve Plate | Sedlo ventilu | 118551245/0 |
| 55 | Valve Stem Seal | Těsnění ventilu | 118551248/0 |
| 56 | Valve Spring | Pružina ventilu | 118550529/0 |
| 57 | Valve Plate | Deska ventilu | 118551247/0 |
| 58 | Valve Spring Retainer | Držák pružiny ventilu | 118551246/0 |
| 59 | Valve Cap | Víčko ventilu | 118551244/0 |
| 60 | Push Rod Guide Plate | Vodítko tlačného táhla | 118551254/0 |
| 61 | Rocker Arm Set | Sada vahadel | 118551510/0 |
| 62 | Cylinder Head Bolt | Šroub hlavy válce | 118551278/0 |
| 63 | Rocker Cover Gasket T100 | Těsnění krytu vahadel T100 | 118551531/0 |
| 64 | Cylinder Head Cover OHV T100 | Kryt hlavy válce OHV T100 | 118551534/0 |
| 65 | Hexagonal Bolt | Šestihranný šroub | 118551535/0 |
| 66 | Muffler Gasket | Těsnění tlumiče výfuku | 118551272/0 |

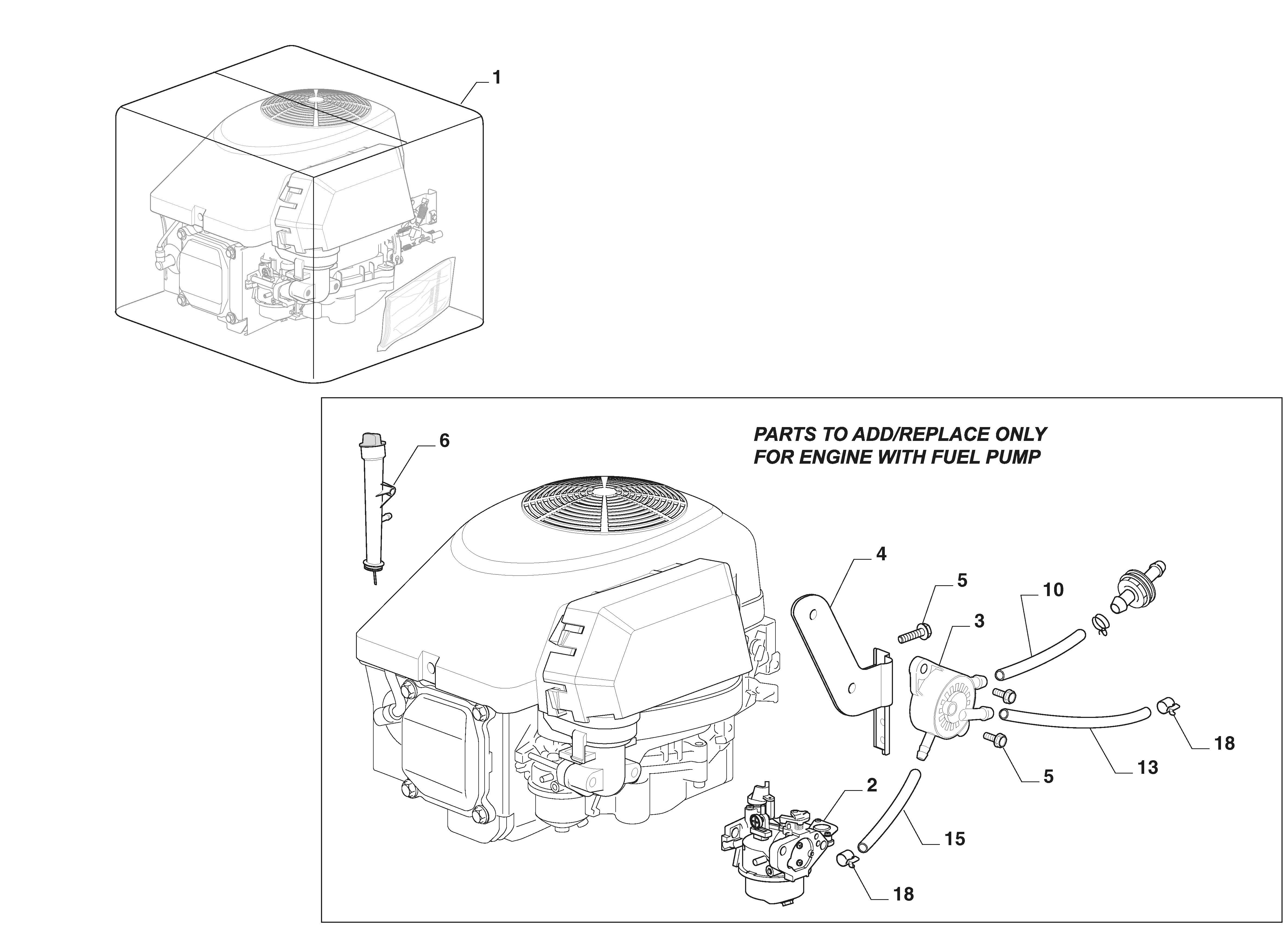

Náhradní díly pro Stiga Combi 372 – Motor, palivové čerpadlo
| Číslo dílu | Anglický název | Český překlad | Ref. číslo |
|---|---|---|---|
| 1 | Engine Assembly 414Cc Tre0702 | Sestava motoru 414cc Tre0702 | 118550439/2 |
| 2 | Carburettor | Karburátor | 118552603/0 |
| 3 | Fuel Pump | Palivové čerpadlo | 118551578/0 |
| 4 | Fuel Pump Bracket | Držák palivového čerpadla | 118550348/1 |
| 5 | Hex-Head Screw M6 X 20 Uni 5739 4.8 Wz | Šroub s šestihrannou hlavou M6 x 20 | 112791400/0 |
| 6 | Oil Filler Assembly | Sestava plnicího hrdla oleje | 118552562/0 |
Náhradní díly pro Stiga Combi 372 – Převodová jednotka, hydropřevodovka
| Číslo dílu | Anglický název | Český překlad | Ref. číslo |
|---|---|---|---|
| 1 | 118870120/0 | ||
| 2 | 118870121/0 | ||
| 7 | Oil Seal 0.50 X 1.00 X 0.25 | Olejové těsnění 0,50 x 1,00 x 0,25 | 118870111/0 |
| 10 | 1139-2022-01 | ||
| 30 | Seal 0.375 X 0.75 X 0.25 | Těsnění 0,375 x 0,75 x 0,25 | 118870079/0 |
| 31 | 118870081/0 | ||
| 32 | 1139-2203-01 | ||
| 33 | 118870080/0 | ||
| 34 | 118870091/0 | ||
| 35 | 118870082/0 | ||
| 40 | Swash Plate | Kyvná deska | 118870090/0 |
| 41 | 118870083/0 | ||
| 42 | 118870110/0 | ||
| 43 | 118870117/0 | ||
| 44 | 118870109/0 | ||
| 45 | Plastic Washer 0.32 X 0.80 X 0.21 | Plastová podložka 0,32 x 0,80 x 0,21 | 118870087/0 |
| 47 | Flanged Spacer | Příruba odstupňovače | 118870118/0 |
| 48 | Compression Spring | Tlaková pružina | 118870073/0 |
| 49 | 118870074/0 | ||
| 61 | Input Drive Shaft | Vstupní hnací hřídel | 118870092/0 |
| 62 | 1139-2001-01 | ||
| 63 | 1139-2003-01 | ||
| 64 | 1139-2004-01 | ||
| 65 | Seal Kit | Sada těsnění | 118870124/0 |
| 66 | 1139-2002-01 | ||
| 70 | Pump Block Assembly | Sestava tělesa čerpadla | 118870125/0 |
| 74 | Thrust Bearing 27 X 47 X 14 | Tlakové ložisko 27 x 47 x 14 | 118870093/0 |
| 75 | Cylinder Block | Blok válců | 1139-2063-01 |
| 79 | Thrust Bearing | Tlakové ložisko | 1139-2021-01 |
| 80 | 118870070/0 | ||
| 81 | 118870106/0 | ||
| 82 | 118870095/0 | ||
| 83 | 118870096/0 | ||
| 90 | 118870105/0 | ||
| 91 | 118870098/0 | ||
| 92 | 118870099/0 | ||
| 93 | 1139-2016-01 | ||
| 100 | Retaining Ring | Zajišťovací kroužek | 118870072/0 |
| 101 | 118870063/0 | ||
| 103 | 118870116/0 | ||
| 104 | Axle Shaft 0.75 X 16.48 (L/H Key) | Náprava hřídele 0,75 x 16,48 (levý klíč) | 118870115/0 |
| 105 | 118870086/0 | ||
| 106 | Axle Bush | Pouzdro nápravy | 118870085/0 |
| 107 | 118870100/0 | ||
| 109 | 118870084/0 | ||
| 110 | Seal Ring | Těsnící kroužek | 1139-2204-01 |
| 120 | Brake Pad | Brzdová destička | 118870066/0 |
| 121 | Brake | Brzda | 118870101/0 |
| 122 | 118870067/0 | ||
| 124 | 118870119/0 | ||
| 125 | Brake Pin | Brzdový čep | 118870069/0 |
| 126 | 118870062/0 | ||
| 127 | 118870077/0 | ||
| 128 | 118870071/0 | ||
| 129 | 118870076/0 | ||
| 130 | 118870064/0 | ||
| 132 | 118870068/0 | ||
| 133 | 118870065/0 | ||
| 134 | 118870075/0 | ||
| 140 | 1139-2038-01 | ||
| 141 | 118870102/0 | ||
| 142 | 1139-2075-01 | ||
| 180 | Spring Plate | Pružinová destička | 118870112/0 |
| 195 | Gears & Pins Kit | Sada ozubených kol a čepů | 118870126/0 |
| 200 | 118870123/0 | ||
| 201 | 118870128/0 | ||
| 203 | Expansion Tank Kit | Sada expanzní nádrže | 118870122/0 |
| 204 | Hydro Fan Kit | Sada hydro ventilátoru | 1139-2202-01 |
| 205 | Seal Kit | Sada těsnění | 118870124/0 |
| 206 | Hydro Gear Fan [Ajbf/Bdbe-2X3C/2X1A-16X1 | Hydrogear ventilátor | 118870131/0 |
Další odkazy na díly:
https://www.angliamowers.co.uk/stiga-combi-3072-h-rider-spare-parts-2t0220281-14-2014-2018.html
https://www.mowermagic.co.uk/acatalog/Stiga-Combi-372—2T0210481-ST2.html
https://www.stigalietuva.lt/images/Userfiles/STIGA_Accessories_and_spareparts_2025.pdf
